データシート

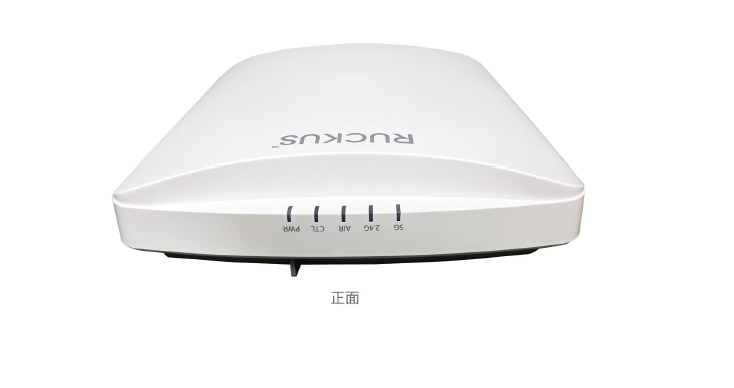

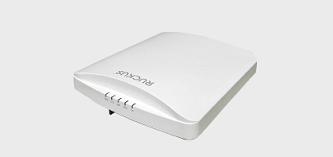

RUCKUS R750
高密度環境向けの屋内Wi-Fi 6(802.11ax)アクセスポイント
特徴
より多くのデバイスを同時接続
内蔵の8空間ストリーム(5GHzで4x4:4、2.4GHzで4x4:4)、MU-MIMO、およびOFDMAテクノロジーで、より多くのデバイスを同時接続でき、デバイスのパフォーマンスが向上します。
高密度パフォーマンス
ラッカスの超高密度技術により、大規模な会議室、一般的なエンタープライズスペース、大きな教室で比類のないエンドユーザー体験を実現できます。
集中型アクセスポイント
顧客は、内蔵のBLEとZigbeeを使用し、さらにUSBポートを介して将来のワイヤレス技術に拡張することで、ネットワークをWi-Fiおよび非Wi-Fiワイヤレスを1つのネットワークに統合できます。
マルチギガビットアクセス速度
内蔵の2.5GbEポートを使用してマルチギガビットスイッチに接続し、マルチギガビットWi-Fiパフォーマンスを最適化します。
複数の管理オプション
オンプレミスの物理的/仮想アプライアンスでR750を管理し、自動プロビジョニングを制御して、導入時間の短縮とシームレスなファームウェアアップグレードを可能にします。
セキュリティの向上
WPA3を使用する最新のWi-Fiセキュリティ規格により、極めてセキュアな方法で攻撃から強力に保護します。
Wi-Fiを超える
Ruckus IoT Suite, Cloudpathセキュリティおよびオンボーディングソフトウェア、SPoT Wi-Fi位置情報エンジン、およびSCIネットワークアナリティクスで、Wi-Fiの先を行くサービスに対応しましょう。
R750は最新のWi-Fi 6規格に準拠する製品を基盤としており、「ギガビット」Wi-Fiから「マルチギガビット」Wi-Fiに移行する際のパフォーマンスギャップを埋め、より高速で優れたWi-Fiへの飽くなき要求を満たします。R750はWi-FiアライアンスがWi-Fi CERTIFIED 6として認定した初のWi-Fi 6 APです。Wi-Fi Alliance実証基盤の一部として、R750は、他のデバイスのWi-Fi CERTIFIED 6相互運用性を検証します。
Ruckus R750はラッカスのハイエンドデュアルバンド同時対応Wi-Fi 6 APであり、8ストリーム(5GHzで4x4:4、2.4GHzで4x4:4)をサポートします。OFDMAとMUMIMOの機能が搭載されたR750では最大1,024のクライアント接続を管理することが可能で、超高密度環境でキャパシティが増加し、信号到達範囲とパフォーマンスが改善されます。
OFDMA、TWT、およびMU-MIMOの機能が搭載されたR750では最大1,024のクライアント接続を管理することが可能で、超高密度環境でキャパシティが増加し、信号到達範囲とパフォーマンスが改善されます。さらにマルチギガビットイーサネットにより、利用可能なWi-Fiキャパシティを最大限に活用できるよう、バックホールがボトルネックにならないようにします。
また、エンタープライズのワイヤレス要件は、BLE、Zigbee、およびその他の多くの非Wi-Fiワイヤレス技術を使用することが可能です。エンタープライズは、ネットワークの重複を統合するプラットフォームを必要としています。ラッカスのAPポートフォリオでは、ワイヤレス融合によってこうした課題を解決するための製品を取り揃えています。
R750には、BLEとZigbee機能をオンボードに搭載した内蔵のIoT無線があります。加えて、R750は集中型アクセスポイントであり、お客様は新しいワイヤレス技術をラッカス製品のUSBポートとシームレスに統合することができます。
R750は、移動ハブ、講堂、カンファレンスセンター、その他の高トラフィック屋内スペースで、増加し続けるクライアントの需要に対応します。4Kビデオ転送などのデータ量の多いストリーミングマルチメディアアプリケーションに最適であり、遅延が許されず厳しい高品質サービス要件が求められる音声およびデータアプリケーションもサポートします。また、R750は、ラッカスの物理的および仮想のクラウド管理オプションから簡単に管理できます。
R750を、ラッカスWi-Fi製品にしかないラッカス超高密度テクノロジースイート組み合わせれば、以下のような特許取得ワイヤレスイノベーションと学習アルゴリズムによって、ネットワークパフォーマンスが格段に向上します。
エアタイムの混雑解消: 非常に混雑した環境で、ネットワークの平均スループットを増加
一時クライアント管理: 接続されていないWi-Fiデバイスからの干渉トラフィックを低減
BeamFlexアンテナ: 特許取得複数方向アンテナと無線パターンにより、信号到達範囲を拡張し、スループットを最適化
導入するAPの数が10台であろうと、1万台であろうと、R750はラッカスの物理的および仮想の管理オプションで簡単に管理できます。

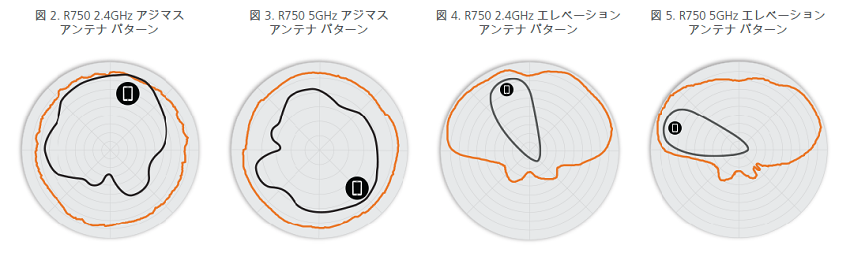

アクセスポイントのアンテナパターン

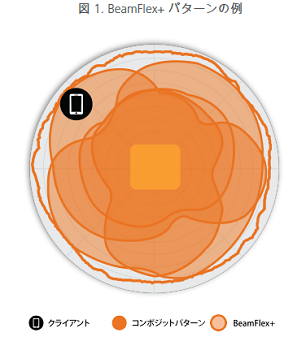

ラッカスのBeamFlex+アダプティブアンテナを搭載したR750 APは、多数のアンテナパターン(4,000以上の組み合わせが可能)の中から各デバイスとの間に最良の接続を確立するパターンをリアルタイムで動的に選択します。これには以下の利点があります。
Wi-Fi信号到達範囲の向上
RF干渉の低減
一般的なアクセスポイントに搭載されている従来の全方向アンテナでは、RF信号を全方向に不要に放射することにより、環境が過剰に飽和します。一方、ラッカスのBeamFlex+アダプティブアンテナでは、パケットごとに各デバイスに無線信号を向けてリアルタイムでWi-Fi信号到達範囲とキャパシティを最適化し、高デバイス密度の環境に対応します。BeamFlex+は、デバイスからのフィードバックなしで稼働するため、レガシー規格を使用するデバイスも恩恵を受けます。
メモ: 外側のトレースは、可能なすべてのBeamFlex+アンテナパターンの合成RFフットプリントを表します。内側のトレースは、外側の複合トレース内のBeamFlex+アンテナパターンを表します。
Wi-Fi | |
---|---|
Wi-Fi規格 |
IEEE 802.11a/b/g/n/ac/ax
|
サポート対象速度 |
802.11ax: 4~2400Mbps
802.11ac: 6.5~1732Mbps
802.11n: 6.5~600Mbps
802.11a/g: 6~54Mbps
802.11b: 1~11Mbps
|
サポート対象チャネル |
2.4GHz: 1-13
5GHz: 36-64, 100-144, 149-165
|
MIMO |
4x4 SU-MIMO
4x4 MU-MIMO
|
空間ストリーム |
SU-MIMOとMU-MIMOの両方で4つ
|
無線チェーンとストリーム |
4x4:4
|
チャネライゼーション |
20、40、80、160/80+80MHz
|
セキュリティ |
WPA-PSK、WPA-TKIP、WPA2 AES、WPA3、802.11i、Dynamic PSK、OWE
WIPS/WIDS
|
その他のWi-Fi機能 |
WMM、省電力、Tx Beamforming、LDPC、STBC、802.11r/k/v
ホットスポット
Hotspot 2.0
キャプティブポータル
WISPr
|
RF | |
---|---|
アンテナタイプ |
偏波ダイバーシティ搭載BeamFlex+アダプティブアンテナ
各帯域で4,000通り以上のアンテナパターンを提供するアダプティブアンテナ
|
アンテナ利得(最大) |
最大3dBi
|
ピーク送信電力(Txポート/ チェーン+利得の総計) |
2.4GHz: 26dBm
5GHz: 28dBm
|
周波数帯 |
ISM(2.4-2.484GHz)
U-NII-1(5.15-5.25GHz)
U-NII-2A(5.25-5.35GHz)
U-NII-2C(5.47-5.725GHz)
U-NII-3(5.725-5.85GHz)
|
2.4GHZ受信感度(dBm) | |||||||
---|---|---|---|---|---|---|---|
HT20 | HT40 | VHT20 | VHT40 | ||||
MCS0 | MCS7 | MCS0 | MCS7 | MCS0 | MCS7 | MCS0 | MCS7 |
-96 | -78 | -93 | -75 | -96 | -78 | -93 | -75 |
HE20 | HE40 | ||||||
MCS0 | MCS7 | MCS9 | MCS11 | MCS0 | MCS7 | MCS9 | MCS11 |
-96 | -78 | -73 | -67 | -93 | -75 | -70 | -64 |
5GHZ受信感度(dBm) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
VHT20 | VHT40 | VHT80 | |||||||||
MCS0 | MCS7 | MCS8 | MCS9 | MCS0 | MCS7 | MCS8 | MCS9 | MCS0 | MCS7 | MCS8 | MCS9 |
-98 | -80 | -77 | - | -95 | -77 | - | -72 | -92 | -74 | - | -69 |
HE20 | HE40 | HE80 | |||||||||
MCS0 | MCS7 | MCS9 | MCS11 | MCS0 | MCS7 | MCS9 | MCS11 | MCS0 | MCS7 | MCS9 | MCS11 |
-98 | -80 | -77 | -70 | -95 | -77 | -72 | -67 | -92 | -74 | -69 | -64 |
ネットワーキング | |
---|---|
コントローラープラットフォーム サポート |
SmartZone
ZoneDirector
Unleashed *1
スタンドアロン
|
メッシュ |
SmartMesh™ワイヤレスメッシング技術。自己修復型メッシュ
|
IP |
IPv4、IPv6、デュアルスタック
|
VLAN |
802.1Q(BSSIDごとに1個、またはRADIUSベースの場合はユーザごとに動的設定)
VLANプーリング
ポート単位
|
802.1x |
認証者 & サプリカント
|
トンネル |
L2TP, GRE, Soft-GRE
|
ポリシー管理ツール |
アプリケーション認識および制御
アクセスコントロールリスト
デバイスフィンガープリンティング
レート リミッティング
|
IoT対応 |
対応
|
物理インターフェイス | |
---|---|
イーサネット |
2.5Gbpsイーサネットポートx1および1Gbpsイーサネットポートx1
Power over Ethernet(802.3af/at/bt)、カテゴリ5/5e/6ケーブル付き
LLDP
|
USB |
1USB 2.0ポート、Type A
|
特性 | |
---|---|
サイズ |
23.5cm(L)、20.6cm(W)、6.2cm(H)
9.3インチ(L)x8.1インチ(W)x2.4インチ(H)
|
重量 |
1.01kg
2.23ポンド
|
マウント |
壁、吸音天井、卓上
セキュアな取り付け金具(別売り)
|
物理的セキュリティ |
隠しラッチングメカニズム
ケンジントンロック用の穴
Tバーへの取り付け
取付金具(902-0120-0000)トルクスネジとロック(別売り)
|
動作温度 |
0ºC摂氏(32ºF華氏)~50ºC摂氏(122ºF華氏)
|
動作湿度 |
最大 95%、結露しないこと
|
オプションのアクセサリ | |
---|---|
902-0180-XX00 |
PoEインジェクター(60W)
|
902-1170-XX00 |
電源(48V、0.75A、36W)
|
902-0120-0000 |
予備の付属マウント部品
|
902-0195-0000 |
予備の平フレーム天井用Tレール天井マウントキット
|
屋内APのご注文の際には、-XX部分を-US、-WW、または-Z2で置き換えて送付先を指定してください。PoEインジェクターまたは電源をご注文の際には、-XX部分を-US、-EU、-AU、-BR、-CN、-IN、-JP、-KR、-SA、-UK、-UNのいずれかで置き換えて送付先を指定してください。
アクセスポイントについて、-Z2は次の国に適用されます: アルジェリア、エジプト、イスラエル、モロッコ、チュニジア、ベトナム。
アクセスポイントについて、-Z2は次の国に適用されます: アルジェリア、エジプト、イスラエル、モロッコ、チュニジア、ベトナム。
2.4GHZ TX電力ターゲット(チェーンあたり) | |
---|---|
レート | 出力(dBm) |
MCS0 HT20 | 20 |
MCS7 HT20 | 16 |
MCS8 VHT20 | 15 |
MCS9 VHT40 | 14 |
MCS11 HE40 | 12 |
5GHZ TX電力ターゲット(チェーンあたり) | |
---|---|
レート | 出力(dBm) |
MCS0, VHT20 | 22 |
MCS7 VHT40、VHT80 | 19 |
MCS9 VHT40、VHT80 | 17 |
MCS11 HE20、HE40、HE80 | 15 |
パフォーマンスとキャパシティ | |
---|---|
ピークPHYレート |
2.4GHz: 1148Mbps
5GHz: 2400Mbps
|
クライアントキャパシティ |
APあたり最大1024クライアント
|
SSID |
APあたり最大31台
|
ラッカス無線管理 | |
---|---|
アンテナ最適化 |
BeamFlex+
最大比合成(PD-MRC)の偏波ダイバーシティ
|
Wi-Fiチャネル管理 |
ChannelFly
バックグラウンドスキャンベース
|
クライアント密度管理 |
アダプティブバンドバランシング
クライアントロードバランシング
エアタイムフェアネス
エアタイムベースのWLAN優先付け
|
スマートキャストQoS |
QoSベースのスケジューリング
指向性マルチキャスト
L2/L3/L4 ACL
|
モビリティー |
SmartRoam
|
診断ツール |
スペクトル分析
SpeedFlex
|
電力 *2 | ||
---|---|---|
電源 | 動作特性 | 最大消費電力 |
802.3afPoE |
2.4GHz無線: チェーンごとに2x4、19dBm
5GHz無線: チェーンごとに2x4、20dBm
第2イーサネットポート、オンボードIoT & USB無効
|
PoE: 12.54W |
802.3atPoE+ |
フル機能
2.4GHz無線: チェーンごとに4x4、20dBm
5GHz無線: 4x4、チェーンごとに22dBm
第2イーサネットポート、オンボードIoT & USB有効(3W)
|
PoE+: 22.34W DC 電源:22.69W |
認定とコンプライアンス | |
---|---|
Wi-Fiアライアンス *3 |
Wi-Fi CERTIFIED™ a、b、g、n、ac、ax
Passpoint®, Vantage
|
準拠規格 *4 |
EN 60950-1 安全
EN 60601-1-2 医用
EN 61000-4-2/3/5 イミュニティ
EN 50121-1 鉄道分野EMC
EN 50121-4 鉄道分野イミュニティ
IEC 61373
UL 2043 プレナム
EN 62311 人体の安全/RF露出
WEEE & RoHS
ISTA 2A 輸送業界
|
ソフトウェアとサービス | |
---|---|
位置情報サービス |
SPoT
|
ネットワークアナリティクス |
SmartCell Insight(SCI)
|
セキュリティとポリシー |
Cloudpath
|
注文情報 | |
---|---|
901-R750-XX00 |
R750デュアルバンド(5GHzおよび2.4GHz同時)802.11axワイヤレスアクセスポイント、4x4:4ストリーム、アダプティブアンテナ、デュアルポート、オンボードBLEおよびZigbee、PoEサポート。調節可能アコースティック吊り天井金具同梱。1基のイーサネットポートは2.5GbE。電源アダプターは含まれません。
|
国別の注文情報については、ラッカス価格表をご覧ください。
保証: リミテッドライフタイム保証付きで販売されます。
詳細については、以下を参照してください:http://support.ruckuswireless.com/warranty
保証: リミテッドライフタイム保証付きで販売されます。
詳細については、以下を参照してください:http://support.ruckuswireless.com/warranty
*1 SKUご注文情報については、Unleashedデータシートをご覧ください。
*2 最大電力は国の設定、バンド、MCSレートに応じて異なります。
*3 全WFA認定資格の一覧については、Wi-Fiアライアンスのウェブサイトをご覧ください。
*4 現在の利用可能製品については、価格一覧をご覧ください。
*2 最大電力は国の設定、バンド、MCSレートに応じて異なります。
*3 全WFA認定資格の一覧については、Wi-Fiアライアンスのウェブサイトをご覧ください。
*4 現在の利用可能製品については、価格一覧をご覧ください。
