データシート

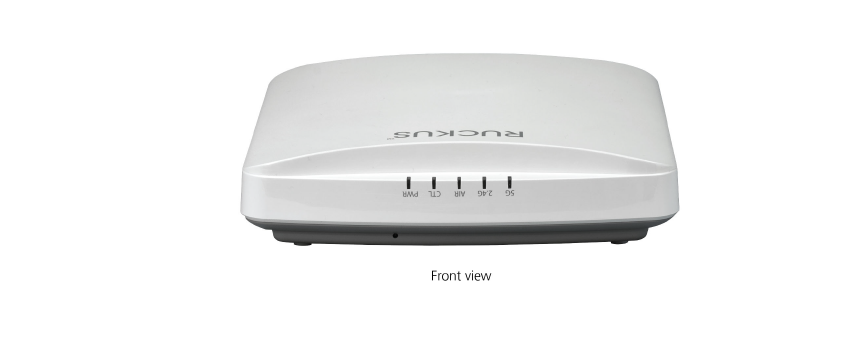

RUCKUS R550
高密度環境向けの屋内Wi-Fi 6(802.11ax)アクセスポイント
特徴
目を見張るWi-Fiパフォーマンス
特許取得BeamFlex+™アダプティブアンテナ技術で複数の指向性アンテナパターンを活用して、干渉を抑制し、信号到達範囲を伸ばします。
対応デバイスの増加
4つのMU-MIMO空間ストリームとデュアルバンド2.4/5GHz無線同時接続で一度に接続できるデバイスの数を増やしながら、デバイスのパフォーマンスも高めます。
集中型アクセスポイント
顧客は、内蔵のBLEとZigbeeを使用し、さらにUSBポートを介して将来のワイヤレス技術に拡張することで、ネットワークをWi-Fiおよび非Wi-Fiワイヤレスを1つのネットワークに統合できます。
最高のスループットを自動化
ChannelFly動的チャネル技術では、機械学習を使用して混雑の最も少ないチャネルを自動的に見つけます。常に、その帯域が対応する最高のスループットを得られます。
より優れたメッシュネットワーキング
SmartMeshワイヤレスメッシング技術でボックスにチェックを入れて、自己形成、自己修復型のメッシュネットワークを動的に作ることによって、高価な配線とメッシュの複雑な構成を減らします。
Wi-Fi を超える
Ruckus IoT Suite, Cloudpathセキュリティおよびオンボーディングソフトウェア、SPoT Wi-Fi位置情報エンジン、およびRUCKUS analytics.で、Wi-Fiの先を行くサービスに対応しましょう。
Wi-Fi接続機器の増加に伴い、教室やオフィススペース、中規模施設で必要とされるWi-Fi容量も増加しています。アプリケーションに必要な帯域幅が増加し、IoT機器の種類が増え続けるにつれ、すでに圧迫されているWi-Fiネットワークにさらなる負担がかかっています。
最新のWi-Fi 6(802.11ax)に対応したRUCKUS R550アクセスポイント(AP)を使用すれば、高密度環境で容量が増加し信号到達範囲が向上する一方で、値段は手頃です。R550はラッカスのミッドレンジのデュアルバンド同時対応APで、4つの空間ストリーム(2.4GHz/5GHzで2x2:2)をサポートします。R550は、最大1774Mbpsのピークデータレートをサポートし、最大512のクライアント接続を効率的に管理します。
また、エンタープライズのワイヤレス要件はWi-Fiを超えて、BLE、Zigbee、およびその他の多くの非Wi-Fiワイヤレス技術に拡張しているため、ネットワークのサイロを作り出しています。エンタープライズは、ネットワークの重複を統合するプラットフォームを必要としています。ラッカスのAPポートフォリオでは、こうした課題を解決するための製品を取り揃えています。
R550には、BLEとZigbee機能をオンボードに搭載した内蔵のIoT無線があります。加えて、R550は集中型アクセスポイントであり、お客様は新しいワイヤレス技術を、接続可能なIoTモジュールとシームレスに統合することができます。
R550には、OFDMA、MU-MIMO、TWTなどのWi-Fi 6機能に加えて、ラッカスの特許技術が満載されています。R550は、小・中・高等学校の教室、学生寮、玄関ホール、オフィスなどの中密度環境への導入に最適です。
R550 Wi-Fi 6 APには、ラッカスWi-Fi製品専用の特許取得技術が搭載されています。
•
BeamFlexアンテナ：特許取得複数方向アンテナと無線パターンにより、信号到範囲を拡張し、スループットを最適化
•
ChannelFly：チャネルを動的に変更して混雑の少ないチャネルを使用することでスループットを改善
導入するAPの数が10台であろうと、1万台であろうと、R550はRUCKUSのクラウド、物理的、仮想、およびコントローラーレスの管理オプションで簡単に管理できます。

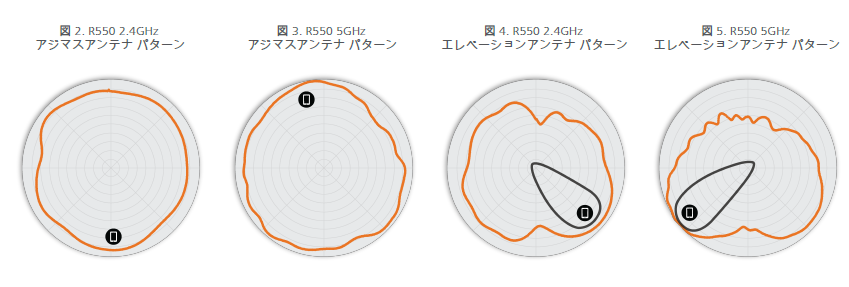

アクセスポイントのアンテナパターン
ラッカスのBeamFlex+アダプティブアンテナを搭載したR550 APは、多数のアンテナパターン(最大64通りの組み合わせが可能)の中から各デバイスとの間に最良の接続を確立するパターンをリアルタイムで動的に選択します。これには以下の利点があります。
•
Wi-Fi信号到達範囲の向上
•
RF干渉の低減
一般的なアクセスポイントに搭載されている従来の全方向アンテナでは、RF信号を全方向に不要に放射することにより、環境が過剰に飽和します。一方、ラッカスのBeamFlex+アダプティブアンテナでは、パケットごとに各デバイスに無線信号を向けてリアルタイムでWi-Fi信号到達範囲とキャパシティを最適化し、高デバイス密度の環境に対応します。BeamFlex+は、デバイスからのフィードバックなしで稼働するため、レガシー規格を使用するデバイスも恩恵を受けます。

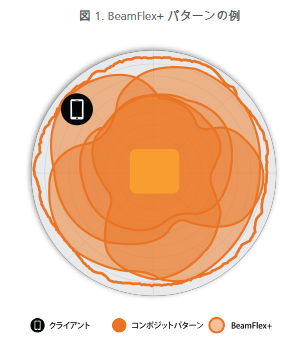

メモ: 外側のトレースは、可能なすべてのBeamFlex+アンテナパターンの合成RFフットプリントを表します。内側のトレースは、外側の複合トレース内のBeamFlex+アンテナパターンを表します。
| Wi-Fi | |
|---|---|
| Wi-Fi規格 |
•
IEEE 802/11a/b/g/n/ac/ax
|
| サポート対象速度 |
•
802.11ax: 4 to 1774Mbps
•
802.11ac: 6.5～867Mbps(MCS0～MCS9、VHT20/40/80でNSS=1～2)
•
802.11n 6.5Mbps～300Mbps(MCS0～MCS15)
•
802.11a/g: 6～54Mbps
•
802.11b: 1～11Mbps
|
| サポート対象チャネル |
•
2.4GHz: 1-13
•
5GHz: 36-64、100-144、149-165
|
| MIMO |
•
2x2 SU-MIMO
•
2x2 MU-MIMO
|
| 空間ストリーム |
•
2ストリーム SU/MU-MIMO 5GHz
•
2ストリーム SU/MU-MIMO 2.4GHz
|
| 無線チェーンとストリーム |
•
2x2:2(5GHz)
•
2x2:2(2.4GHz)
|
| チャネライゼーション |
•
20, 40, 80MHz
|
| セキュリティ |
•
WPA-PSK, WPA-TKIP, WPA2 AES, WPA3-Personal, WPA3-Enterprise, 802.11i, Dynamic PSK, OWE
•
WIPS/WIDS
|
| その他のWi-Fi機能 |
•
WMM、省電力、Tx Beamforming、LDPC、STBC、802.11r/k/v
•
ホットスポット
•
Hotspot 2.0
•
キャプティブポータル
•
WISPr
|
| RF | |
|---|---|
| アンテナ タイプ |
•
偏波ダイバーシティ搭載 BeamFlex+アダプティブアンテナ
•
各帯域で最高64通り以上のアンテナパターンを提供するアダプティブアンテナ
|
| アンテナ利得(最大) |
•
最大3dBi
|
| ピーク送信電力(Txポート/ チェーン+利得の総計) |
•
2.4GHz: 26dBm
•
5GHz: 25dBm
|
| 周波数帯 |
•
ISM(2.4-2.484GHz)
•
U-NII-1(5.15-5.25GHz)
•
U-NII-2A(5.25-5.35GHz)
•
U-NII-2C(5.47-5.725GHz)
•
U-NII-3(5.725-5.85GHz)
|
| 2.4GHZ受信感度(dBm) | |||||||
|---|---|---|---|---|---|---|---|
| HT20 | HT40 | VHT20 | VHT40 | ||||
| MCS0 | MCS7 | MCS0 | MCS7 | MCS0 | MCS7 | MCS0 | MCS7 |
| -97 | -78 | -94 | -75 | -97 | -78 | -94 | -75 |
| HE20 | HE40 | ||||||
| MCS0 | MCS7 | MCS9 | MCS11 | MCS0 | MCS7 | MCS9 | MCS11 |
| -97 | -78 | -73 | -67 | -94 | -75 | -70 | -64 |
| 5GHZ 受信感度 (dBm) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| VHT20 | VHT40 | VHT80 | |||||||||
| MCS0 | MCS7 | MCS8 | MCS9 | MCS0 | MCS7 | MCS8 | MCS9 | MCS0 | MCS7 | MCS8 | MCS9 |
| -97 | -78 | -75 | -72 | -94 | -75 | -72 | -69 | -91 | -72 | -69 | -66 |
| HE20 | HE40 | HE80 | |||||||||
| MCS0 | MCS7 | MCS9 | MCS11 | MCS0 | MCS7 | MCS9 | MCS11 | MCS0 | MCS7 | MCS9 | MCS11 |
| -97 | -78 | -72 | -67 | -94 | -75 | -69 | -64 | -91 | -72 | -66 | -61 |
| ネットワーキング | |
|---|---|
| コントローラープラットフォームサポート |
•
SmartZone
•
ZoneDirector
•
Unleashed *1
•
スタンドアロン
•
クラウド
|
| メッシュ |
•
SmartMesh™ ワイヤレスメッシング技術。自己修復型メッシュ
|
| IP |
•
IPv4、IPv6、デュアルスタック
|
| VLAN |
•
802.1Q(BSSIDごとに1個、またはRADIUSベースの場合はユーザごとに動的設定)
•
VLANプーリング
•
ポート単位
|
| 802.1x |
•
認証者 & サプリカント
|
| トンネル |
•
L2TP, GRE, Soft-GRE
|
| ポリシー管理ツール |
•
アプリケーション認識および制御
•
アクセスコントロールリスト
•
デバイスフィンガープリンティング
•
レートリミッティング
|
| IoT対応 |
•
BLEおよびZigBeeを統合(1無線、交換可能)
|
| 物理インターフェイス | |
|---|---|
| イーサネット |
•
2x1GbE イーサネットポート
•
Power over Ethernet(802.3af/at)、カテゴリ5/5e/6ケーブル付き
•
LLDP
|
| USB |
•
1USB 2.0ポート、Type A
|
| 特性 | |
|---|---|
| サイズ |
•
17.60cm(L), 19.02cm(W), 4.78cm(H)
•
6.93インチ(L)x7.49インチ(W)x1.88インチ(H)
|
| 重量 |
•
0.562kg
•
1.24ポンド
|
| マウント |
•
壁、吸音天井、卓上
•
セキュアな取り付け金具（別売り）
|
| 物理的セキュリティ |
•
隠しラッチングメカニズム
•
ケンジントンロック対応
•
ブラケット(902-0120-0000)
|
| 動作温度 |
•
0ºC摂氏(32ºF華氏)～50ºC摂氏(122ºF華氏)
|
| 動作湿度 |
•
最大95%、結露しないこと
|
| 電力 *2 | ||
|---|---|---|
| 電源 | 動作特性 | 最大消費電力 |
| 802.3afPoE |
•
2.4GHz無線: チェーンごとに2x2、19dBm
•
5GHz無線: チェーンごとに2x2、18dBm
•
第2イーサネットポート、オンボードIoT & USB無効
|
PoE: 12.71W |
| 802.3atPoE+ |
•
フル機能
|
PoE+:18.71W |
| DC入力 12VDC |
•
フル機能
|
16.58W |
| オプションのアクセサリ | |
|---|---|
| 902-0180-XX00 |
•
PoEインジェクター(60W)
|
| 902-1169-XX00 |
•
電源(12V、2.0A、24W)
|
| 902-0120-0000 |
•
予備の付属マウント部品
|
| 902-0195-0000 |
•
予備の平フレーム天井用Tレール天井マウントキット
|
注意: 屋内APのご注文の際には、-XX部分を-US、-WW、または-Z2で置き換えて送付先を指定してください。PoEインジェクターまたは電源をご注文の際には、-XX部分を-US、-EU、-AU、-BR、-CN、-IN、-JP、-KR、-SA、-UK、-UNのいずれかで置き換えて送付先を指定してください。
アクセスポイントについて、-Z2は次の国に適用されます: アルジェリア、エジプト、イスラエル、モロッコ、チュニジア、ベトナム。
アクセスポイントについて、-Z2は次の国に適用されます: アルジェリア、エジプト、イスラエル、モロッコ、チュニジア、ベトナム。
| 2.4GHZ TX 電力ターゲット (チェーンあたり) | |
|---|---|
| レート | 出力 (dBm) |
| MCS0 HT20 | 22 |
| MCS7 HT20 | 18 |
| MCS8 VHT20 | 17 |
| MCS9 VHT40 | 16 |
| MCS11 HE40 | 14 |
| 5GHZ TX 電力ターゲット (チェーンあたり) | |
|---|---|
| レート | 出力 (dBm) |
| MCS0 VHT20 | 22 |
| MCS7, VHT40, VHT80 | 17.5 |
| MCS9, VHT0, VHT80 | 16 |
| MCS11, HE20, HE40, HE80 | 13 |
| パフォーマンスとキャパシティ | |
|---|---|
| ピーク PHY レート |
•
2.4GHz:574Mbps
•
5GHz:1200Mbps
|
| クライアント キャパシティ |
•
AP あたり最大 512 クライアント
|
| SSID |
•
AP あたり 最大 31 台
|
| ラッカス無線管理 | |
|---|---|
| アンテナ最適化 |
•
BeamFlex+
•
最大比合成 (PD-MRC) の偏波ダイバーシティ
|
| Wi-Fiチャネル管理 |
•
ChannelFly
•
バックグラウンド スキャン ベース
|
| クライアント密度管理 |
•
アダプティブ バンド バランシング
•
クライアント ロード バランシング
•
エアタイム フェアネス
•
エアタイム ベースの WLAN 優先付け
|
| スマート キャスト QoS |
•
QoS ベースのスケジューリング
•
指向性マルチキャスト
•
L2/L3/L4 ACL
|
| モビリティー |
•
SmartRoam
|
| 診断ツール |
•
スペクトル分析
•
SpeedFlex
|
| 認定とコンプライアンス | |
|---|---|
| Wi-Fiアライアンス *3 |
•
Wi-Fi CERTIFIED™ a, b, g, n, ac
•
Wi-Fi CERTIFIED 6™
•
WPA3™-Enterprise, Personal
•
Wi-Fi Enhanced Open™
•
Wi-Fi Agile Multiband™
•
Passpoint®
•
Vantage
•
WMM®
|
| 準拠規格 *4 |
•
EN 60950-1 安全
•
EN 60601-1-2 医用
•
EN 61000-4-2/3/5 イミュニティ
•
EN 50121-1 鉄道分野 EMC
•
EN 50121-4 鉄道分野イミュニティ
•
IEC 61373
•
UL 2043 プレナム
•
EN 62311 人体の安全/RF 露出
•
WEEE & RoHS
•
ISTA 2A 輸送業界
|
| ソフトウェアとサービス | |
|---|---|
| 位置情報サービス |
•
SPoT
|
| ネットワーク アナリティクス |
•
SmartCell Insight (SCI)、Ruckus Analytics
|
| セキュリティとポリシー |
•
Cloudpath
|
| 注文情報 | |
|---|---|
| 901-R550-XX01 |
•
R550 デュアルバンド (5GHz および 2.4GHz 同時)802.11ax ワイヤレス アクセス ポイント、2x2:44x4:2 + 2x2:2 ストリーム、アダプティブ アンテナ、デュアル ポート、オンボード BLE およびZigbee、PoE サポート。プレナム定格なし。調節可能アコースティック吊り天井金具同梱。電源アダプターは含まれません。
|
| 901-R550-XX00 |
•
R550 デュアルバンド (5GHz および 2.4GHz 同時)802.11ax ワイヤレス アクセス ポイント、2x2:44x4:2 + 2x2:2 ストリーム、アダプティブ アンテナ、デュアル ポート、オンボード BLE およびZigbee、PoE サポート。プレナム定格。調節可能アコースティック吊り天井金具同梱。電源アダプターは含まれません。
|
国別の注文情報については、ラッカス価格表をご覧ください。
保証: リミテッドライフタイム保証付きで販売されます。
詳細については、以下を参照してください:http://support.ruckuswireless.com/warranty。
保証: リミテッドライフタイム保証付きで販売されます。
詳細については、以下を参照してください:http://support.ruckuswireless.com/warranty。
*1 SKUご注文情報については、Unleashedデータシートをご覧ください。
*2 最大電力は国の設定、バンド、MCSレートに応じて異なります。
*3 全WFA認定資格の一覧については、Wi-Fiアライアンスのウェブサイトをご覧ください。
*4 現在の利用可能製品については、価格一覧をご覧ください。
*2 最大電力は国の設定、バンド、MCSレートに応じて異なります。
*3 全WFA認定資格の一覧については、Wi-Fiアライアンスのウェブサイトをご覧ください。
*4 現在の利用可能製品については、価格一覧をご覧ください。
