データシート

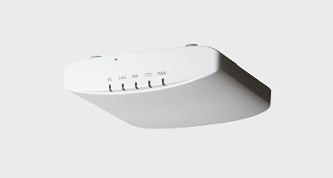

R320
屋内802.11ac Wave 2 2x2:2 Wi-Fiアクセスポイント
特徴
手頃な価格のエンタープライズパフォーマンス
R320は、手頃な価格で信号到達範囲を伸ばし、優れたパフォーマンスを実現します。
既存のスイッチとケーブルを活用
既存のPoEスイッチとCAT 5e配線を活用する設計で、アップグレード費用を抑えます。
複数の管理オプション
R320はクラウド、オンプレミスの物理/仮想アプライアンス、またはコントローラーレスで管理できます。
目を見張るWI-FIパフォーマンス
特許取得BeamFlex™アダプティブアンテナ技術で信号到達範囲を伸ばしながら、64通りの指向性アンテナパターンを活用して干渉を抑制します。
最高のスループットを自動化
ChannelFly™動的チャネル技術では、機械学習を使用して混雑の最も少ないチャネルを自動的に見つけます。常に、その帯域が対応する最高のスループットを得られます。
Wi-Fi を超える
Ruckus IoT Suite、Cloudpathセキュリティおよびオンボーディング ソフトウェア、SPoT Wi-Fi 位置情報エンジン、およびSCIネットワークアナリティクスで、Wi-Fiの先を行くサービスに対応しましょう。
小規模な施設でも、ワイヤレスインフラストラクチャへの要求は非常に大きくなることがあります。小さなオフィスで働く場合も、公共のホットスポットに接続する場合も、ユーザーは他の場所で使用するときと変わらず同じ高帯域幅のアプリケーションやコンテンツにアクセスすることはよくあります。さらに、ユーザーは強力で信頼性の高い接続を期待します。
大金を投入することなくこのような接続を提供するには、どのようにしたらよいでしょうか。Ruckus R320は、安定した信頼性の高い802.11ac Wave 2ワイヤレスネットワーキングを手頃な価格で提供します。ラッカスのプレミアアクセスポイントに搭載されている特許取得Ruckus BeamFlexアダプティブアンテナ技術でパフォーマンス最適化と干渉軽減を行い、広い信号到達範囲で優れたユーザー体験を提供します。しかも、これらの機能が小規模施設用の超小型ユニットに搭載されており、価格も手頃です。R320は、中小規模のビジネス、小売店、レストラン、マルチテナントの小規模オフィス、支店などの低密度エンタープライズやホットスポットの環境に最適です。R320 802.11ac Wave 2 Wi-Fi APには、ラッカスWi-Fi製品専用の特許取得技術が搭載されています。
•

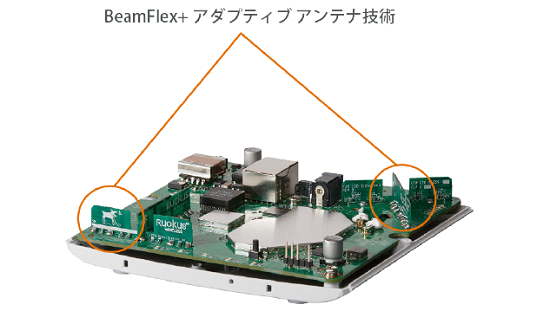

複数方向アンテナパターンを使用するBeamFlex 技術により、信号到達範囲が広がります。
•
混雑の少ないWi-Fiチャネルを動的に見つけて使用するChannelFlyスループットを改善します。
R320は、機能とパフォーマンスを最適に組み合わせて小規模環境に提供します。また、APあたり最大256個のクライアントに対応します。導入するAP数が10台であろうと1万台であろうと、R320は、ラッカスのアプライアンス、仮想、コントローラーレス、およびクラウド管理オプションで簡単に管理できます。

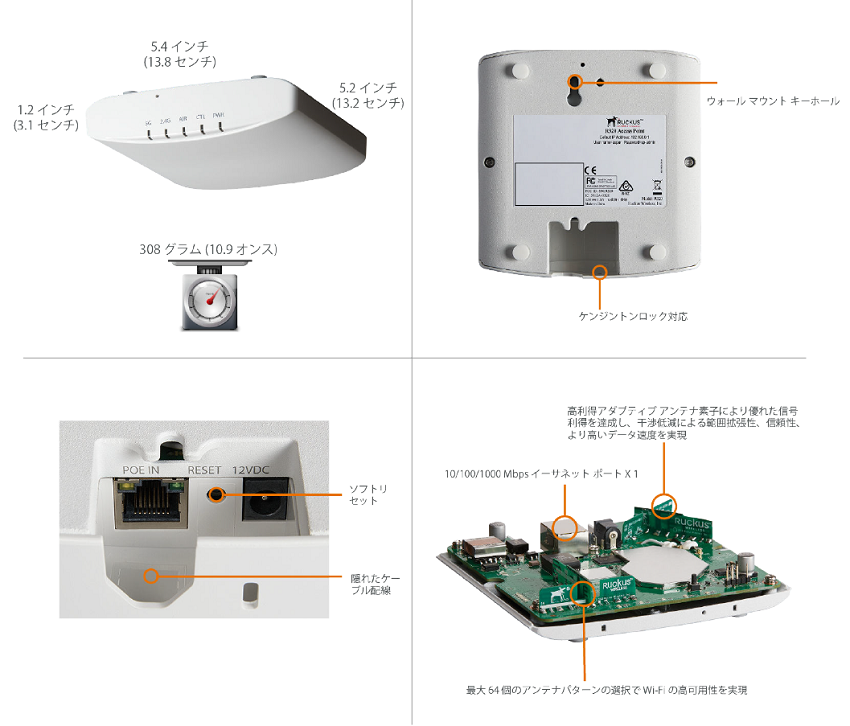

小型軽量の形状、内蔵のマウントオプションで簡単にデプロイ
R320はシームレスに導入してマウントできるため、通信事業者や企業は素早く効果的にデプロイ可能です。
アクセスポイントのアンテナパターン

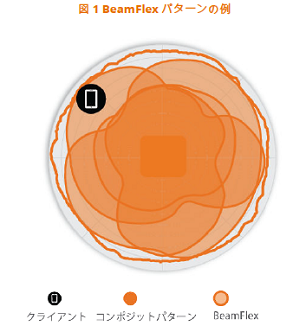

ラッカスのBeamFlexアダプティブアンテナを搭載したR320 APは、多数のアンテナパターン(最大64通りの組み合わせが可能)の中から各デバイスとの間に最良の接続を確立するパターンをリアルタイムで動的に選択します。これには以下の利点があります。
•
Wi-Fi信号到達範囲の向上
•
RF干渉の低減
一般的なアクセスポイントに搭載されている従来の全方向アンテナでは、RF信号を全方向に不要に放射することにより、環境が過剰に飽和します。一方、ラッカスのBeamFlexアダプティブアンテナでは、パケットごとに各デバイスに無線信号を向けてリアルタイムでWi-Fi信号到達範囲とキャパシティを最適化し、高デバイス密度の環境に対応します。BeamFlexは、デバイスからのフィードバックなしで稼働するため、レガシー規格を使用するデバイスも恩恵を受けます。

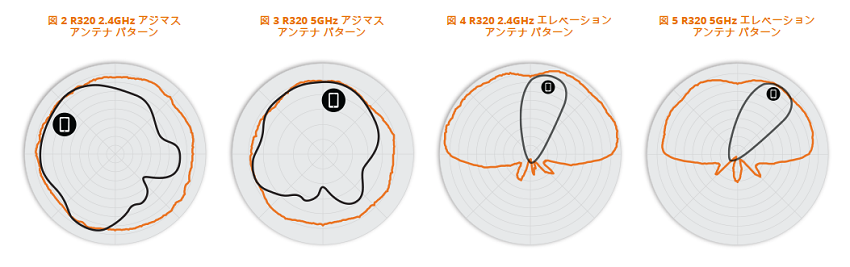

メモ: 外側のトレースは、可能なすべてのBeamFlex+アンテナパターンの合成 RFフットプリントを表します。内側のトレースは、外側の複合トレース内のBeamFlex+アンテナパターンを表します。
| Wi-Fi | |
|---|---|
| Wi-Fi規格 |
•
IEEE 802.11a/b/g/n/ac wave 2
|
| サポート対象速度 |
•
802.11ac: 6.5～867Mbps(MCS0～MCS9、VHT20/40/80でNSS=1～2)
•
802.11n: 6.5Mbps～300Mbps(MCS0～MCS15)
•
802.11a/g: 54、48、36、24、18、12、9、6Mbps
•
802.11b: 11、5.5、2、1Mbps
|
| サポート対象チャネル |
•
2.4GHz: 1-13
•
5GHz: 36-64, 100-144, 149-165
|
| MIMO |
•
2x2 SU-MIMO
•
2x2 MU-MIMO
|
| 空間ストリーム |
•
2 SU-MIMO
•
2 MU-MIMO
|
| 無線チェーンとストリーム |
•
2x2:2
|
| チャネライゼーション |
•
20、40、80MHz
|
| セキュリティ |
•
WPA-PSK、WPA-TKIP、WPA2 AES、802.11i、Dynamic PSK
•
WIPS/WIDS
|
| その他のWi-Fi機能 |
•
WMM、省電力、Tx Beamforming、LDPC、STBC、802.11r/k/v
•
ホットスポット
•
Hotspot 2.0
•
キャプティブ ポータルl
•
WISPr
|
| RF | |
|---|---|
| アンテナタイプ |
•
BeamFlexアダプティブアンテナ
•
各帯域で最高64通り以上のアンテナパターンを提供するアダプティブ アンテナ
|
| アンテナ利得(最大) |
•
最大3dBi
|
| ピーク送信電力(MIMOチェーン全体の総計) |
•
2.4GHz: 23dBm
•
5GHz: 23dBm
|
| 周波数帯 |
•
ISM(2.4-2.484GHz)
•
U-NII-1(5.15-5.25GHz)
•
U-NII-2A(5.25-5.35GHz)
•
U-NII-2C(5.47-5.725GHz)
•
U-NII-3(5.725-5.85GHz)
|
| 2.4GHZ受信感度 | |||
|---|---|---|---|
| HT20 | HT40 | ||
| MCS0 | MCS7 | MCS0 | MCS7 |
| -94 | -74 | -91 | -71 |
| 5GHZ受信感度 | |||||
|---|---|---|---|---|---|
| VHT20 | VHT40 | VHT80 | |||
| MCS0 | MCS7 | MCS0 | MCS7 | MCS0 | MCS7 |
| -94 | -75 | -91 | -72 | -88 | -69 |
| 特性 | |
|---|---|
| サイズ |
•
13.2(L)x13.8(W)x3.1(H)cm
•
5.2(L)x5.4(W)x1.2(H)インチ
|
| 重量 |
•
308グラム(10.9オンス)
|
| マウント |
•
壁、吊り天井、卓上
•
セキュアな取り付け金具（別売り）
|
| 物理的セキュリティ |
•
隠しラッチングメカニズム
•
ケンジントンロック対応
•
Tバーへの取り付け
|
| 動作温度 |
•
0ºC～40ºC(32ºF～149ºF)
|
| 動作湿度 |
•
最大95%、結露しないこと
|
| 電力 *3 | |
|---|---|
| 電源 | 最大消費電力 |
| 802.3af |
•
12.18W
|
| DC入力 12VDC 1A |
•
9.15W
|
| 認定とコンプライアンス | |
|---|---|
| Wi-Fiアライアンス *4 |
•
Wi-Fi CERTIFIED™ a、b、g、n、ac
•
Passpoint®, Vantage
|
| 準拠規格 *5 |
•
EN 60950-1 安全
•
EN 60601-1-2 医用
•
EN 61000-4-2/3/5 イミュニティ
•
EN 50121-1 鉄道分野 EMC
•
EN 50121-4 鉄道分野 イミュニティ
•
IEC 61373
•
UL 2043 プレナム
•
EN 62311 人体の安全/RF露出
•
WEEE & RoHS
•
ISTA 2A 輸送業界
|
| ソフトウェアとサービス | |
|---|---|
| 位置情報サービス |
•
SPoT
|
| ネットワークアナリティクス |
•
SmartCell Insight(SCI)
|
| セキュリティとポリシー |
•
Cloudpath
|
| 2.4GHZ TX 電力ターゲット | |
|---|---|
| レート | 出力(dBm) |
| MCS0 HT20 | 20 |
| MCS7 HT20 | 15 |
| 5GHZ TX 電力ターゲット | |
|---|---|
| レート | 出力(dBm) |
| MCS0 VHT20 | 20 |
| MCS7 VHT20 | 15 |
| MCS0 VHT40、VHT80 | 18 |
| MCS7 VHT40、VHT80 | 17 |
| パフォーマンスとキャパシティ | |
|---|---|
| ピークPHYレート |
•
2.4GHz: 300Mbps
•
5GHz: 867Mbps
|
| クライアントキャパシティ |
•
APあたり最大256クライアント
|
| SSID |
•
APあたり最大16台
|
| ラッカス無線管理 | |
|---|---|
| アンテナ最適化 |
•
BeamFlex
|
| Wi-Fiチャネル管理 |
•
ChannelFly
•
バックグラウンドスキャンベース
|
| クライアント密度管理 |
•
アダプティブバンドバランシング
•
クライアントロードバランシング
•
エアタイムフェアネス
•
エアタイムベースのWLAN優先付け
|
| スマートキャストQoS |
•
QoSベースのスケジューリング
•
指向性マルチキャスト
•
L2/L3/L4 ACL
|
| モビリティー |
•
SmartRoam
|
| 診断ツール |
•
SpeedFlex
|
| ネットワーキング | |
|---|---|
| コントローラープラットフォームサポート |
•
SmartZone
•
ZoneDirector
•
Unleashed *2
•
Cloud Wi-Fi
•
スタンドアロン
|
| IP |
•
IPv4、IPv6
|
| VLAN |
•
802.1Q(BSSIDごとに1個、またはRADIUSベースの場合はユーザごとに動的設定)
•
VLANプーリング
•
ポート単位
|
| 802.1x |
•
認証者 & サプリカント
|
| トンネル |
•
L2TP、GRE、Soft-GRE
|
| ポリシー管理ツール |
•
アプリケーション認識および制御
•
アクセスコントロールリスト
•
デバイスフィンガープリンティング
•
レートリミッティング
|
| 物理インターフェイス | |
|---|---|
| イーサネット |
•
1x1GbEポート、RJ-45
|
| 注文情報 | |
|---|---|
| 901-R320-XX02 |
•
同時デュアルバンド 802.11ac Wave 2 AP、電源アダプターなし
|
国別の注文情報については、ラッカス価格表をご覧ください。
保証: リミテッドライフタイム保証付きで販売されます。
詳細については、以下を参照してください: http://support.ruckuswireless.com/warranty
保証: リミテッドライフタイム保証付きで販売されます。
詳細については、以下を参照してください: http://support.ruckuswireless.com/warranty
| オプションのアクセサリ | |
|---|---|
| 902-0162-XXYY |
•
PoEインジェクター(24W) (1個、10個、または100個単位で販売)
|
| 902-0195-0000 |
•
予備の平フレーム天井用Tレール天井マウント キット
|
| 902-0120-0000 |
•
予備の付属マウント部品
|
| 902-0173-XXYY |
•
電源アダプター(12V、1.0A、12W) (1個または10個単位で販売)
|
注意: 屋内APのご注文の際には、-XX部分を-US、-WW、または-Z2で置き換えて送付先を指定してください。PoEインジェクターまたは電源をご注文の際には、-XX部分を-US、-EU、-AU、-BR、-CN、-IN、-JP、-KR、-SA、-UK、-UNのいずれかで置き換えて送付先を指定してください。
アクセス ポイントについて、-Z2は次の国に適用されます: アルジェリア、エジプト、イスラエル、モロッコ、チュニジア、ベトナム。
*1 Rx感度は帯域、チャンネル幅、MCSレートによって異なります。
*2 SKUご注文情報については、Unleashedデータシートをご覧ください。
*3 最大電力は国の設定、バンド、MCSレートに応じて異なります。
*4 全WFA認定資格の一覧については、Wi-Fiアライアンスのウェブサイトをご覧ください。
*5 現在の利用可能製品については、価格一覧をご覧ください。
*2 SKUご注文情報については、Unleashedデータシートをご覧ください。
*3 最大電力は国の設定、バンド、MCSレートに応じて異なります。
*4 全WFA認定資格の一覧については、Wi-Fiアライアンスのウェブサイトをご覧ください。
*5 現在の利用可能製品については、価格一覧をご覧ください。
