データシート

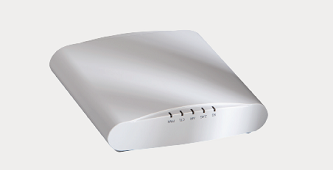

ZoneFlex R510
デュアルバンド 802.11ac Wave 2 2X2:2
Smart WiFiアクセスポイント
特徴
MU-MIMO：すべてのクライアントでパフォーマンスを向上
この最先端WiFi技術で、新しい11ac Wave 2モバイルデバイスへの対応も準備万端。Wave 2非対応のクライアントでもネットワーク効率とスループットが向上します。
手間のかからないIOT対応
USBポートを使用するBLEなどのIoT技術の活用に最適です。
信号到達範囲を拡大することでAPの数を低減
アダプティブアンテナ技術によってWiFi信号到達範囲が最大2倍に拡大するため、必要なAPの数を削減することができます。
薄型で小型の筐体で設置が簡単
美しいデザインとさまざまな設置・マウンティング オプション。
チャンネル選択によるスループットの最適化
ChannelFlyの動的チャンネル管理は、干渉だけでなく実スループットに基づいて最適なチャンネルを選択するため、可能な範囲で最高のスループットが得られます。
極めてシンプルな設定と管理
Webベースのウィザードと自動化された導入機能によって、業界で最もシンプルな構成と管理を提供します。
柔軟な導入オプション
スタンドアロン型またはコントローラによる管理での導入が可能です。
アダプティブ偏波ダイバーシティ(PD-MRC)
クライアントの向きが常時変化しても、動的に選択されるデュアル偏波アンテナにより、低感度のクライアントシグナルの受信感度が高まり、より安定したパフォーマンスが実現されます。
煩雑な手続きを行わずにより高速なWIFIに移行
標準の802.3afPoEのサポートにより、コスト高なアップグレードを行わなくとも、社内で既に使用中のPoEスイッチを使用できます。
アダプティブ アンテナ技術による高パフォーマンスの 802.11AC WAVE 2 ミッドレンジSMART WIFIアクセスポイント
Ruckus ZoneFlex R510は、高いパフォーマンスと信頼性、そしてMU-MIMO(マルチユーザーマルチ入力マルチ出力)機能を持つ802.11acワイヤレスネットワーキングを低価格で提供します。MU-MIMOでは、複数のクライアントに同時送信することでネットワークスループット増加を助け、Wave 2非対応のクライアントも恩恵を受けるため、ネットワーク全体のパフォーマンスが向上します。
R510のUSBポートはBLE技術などのIoTにも対応しています。そして、それは収益および費用の両面で、ビジネス効率の向上に寄与します。既存の802.3af電源を使用するため、高額で大きな資産であるスイッチのアップグレードを不要にします。

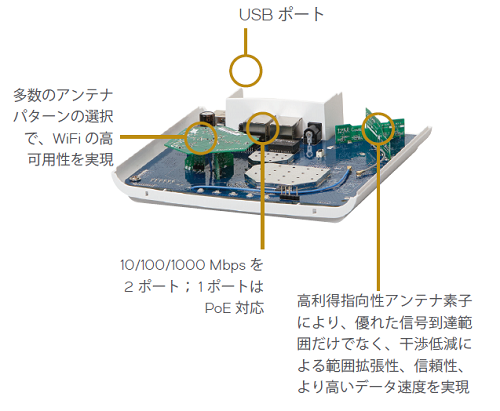

ZoneFlex R510には、ラッカスの特許取得技術BeamFlex+が実装されています。これは、WiFiパケットごとにアンテナパターンと方向を絶えず選択し、最高の信号経路を使う、ソフトウェア制御の高利得アンテナアレイです。
R510に搭載されているデュアル偏波アンテナにより、ハンドヘルドデバイスの動きと回転をリアルタイムで予測して適応し、安定したパフォーマンスを提供します。
MU-MIMO
MU-MIMOは、Wave 2対応クライアントとWave 2非対応クライアントの両方にとって利点があります。R510は、複数のWave 2クライアントと同時に通信できるため、ネットワークパフォーマンスが向上します。これにより、Wave 2非対応クライアントのためのエアタイムが増加し、ネットワークの総スループットが向上します。
高度なWLAN機能
ZoneFlex R510をラッカスWLANコントローラーで管理することで、BYOD/ゲストオンボーディング、Dynamic PSK、ホットスポット認証、ワイヤレス侵入検知、その他広範な付加価値機能に対応できます。WLANの作成と同一または別のAPまたはVLANへのマッピングが可能です。コントローラー型構成の場合、ZoneFlex R510はMicrosoft社のActive Directory、LDAP、RADIUSなどのさまざまな認証サーバーと連携して動作可能です。

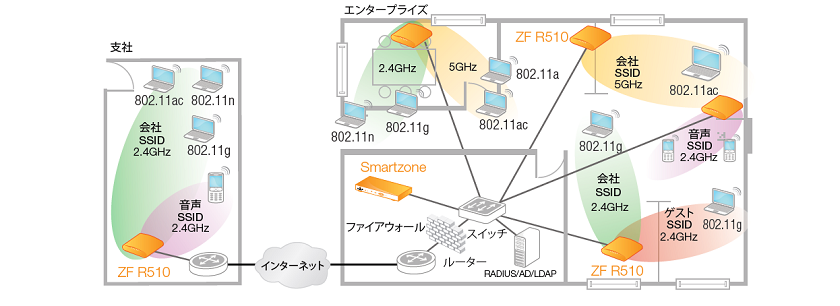

柔軟性に富んだ導入オプション

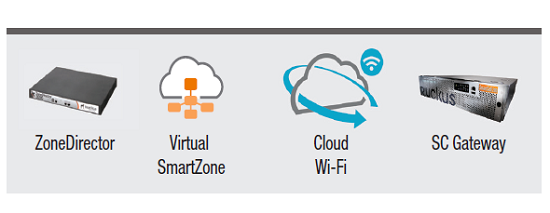

ZoneFlex R510は、スタンドアロン型APとして、もしくはZoneDirectorまたはSmartZone Smart WLANコントローラーを使用するコントローラー型ワイヤレスLANの一部として導入できます。ZoneFlex R510はどのL2/L3ネットワークにも導入でき、ローカルネットワークにトラフィックをブリッジする、L2TP**を使用して中央にトンネリングする、またはWANとNATを使用したプライベートサブネット間をルーティングすることもできます。コントローラーと連携して使用する場合、各ZoneFlex R510はネットワーク経由で自動的に設定されるため、迅速かつ簡単に導入できます。
完全なローカルおよびリモート管理
各ZoneFlex R510は、ZoneDirectorコントローラーまたはSZ100、SCG200などのSmartZoneコントローラーやvSZで管理できます。コントローラーはAPのローカル管理と制御が可能なため、高スケールでの一元型APプロビジョニング、管理、制御などの付加価値サービスを追加できます。
機能
•
802.11acマルチユーザーMIMO(MU-MIMO)
•
デュアルバンド同時運用(5GHz/2.4GHz)
•
BeamFlex+(PD-MRC)スマートアンテナでは64の固有アンテナパターンを使用して、最高4dBの追加利得と最高10dBの干渉軽減を実現します。
•
最大4dBの追加BeamFlex利得/10dBの干渉軽減/3dBiの物理的アンテナ利得
•
高密度環境用に最適化された自動干渉回避
•
802.11ac標準Txビームフォーミング
•
802.3afPoE
•
10/100/1000イーサネットポートx2、うち1つは802.3afPoE
•
IoT技術対応のUSBポート
•
NATおよびDHCPサービスを使用したルーターモード**
•
IPマルチキャストビデオストリーミングサポート
•
高度なQoSパケット分類および遅延に依存する自動優先順位
•
ホットスポットWLANのユーザーごとの動的レートリミティング
•
RADIUSとActive DirectoryのWPA-PSK(AES)、802.1Xサポート *
•
802.1xポートベース認証(認証者とサプリカント)
•
Dynamic PSK *
•
アドミッションコントロール/負荷分散 *
•
バンドステアリングおよびエアタイムフェアネスに対応
•
キャプティブポータルおよびゲストアカウント *
•
アプリケーション認識および制御 *
•
SmartWay Bonjourゲートウェイ*
•
SecureHotspot *
•
SPoT位置情報サービス *
•
バンドバランシング *
•
SmartMesh *
•
* コントローラー型プラットフォームと組み合わせて使用する場合
•
** スタンドアロンモードのみ
**
管理付きで使用する場合
ZONEFLEX R510は既存のネットワークインフラストラクチャと統合
してクラス最高の802.11acパフォーマンスと信頼性を手頃な価格で提供します。このため、中規模の企業や支店に導入するワイヤレスソリューションとして理想的な製品と言えます。

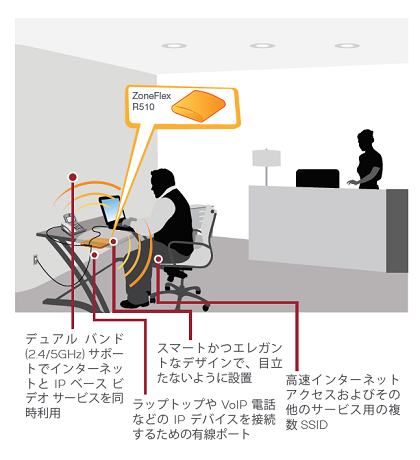

ホテルにおける共有オフィスなど公共スペース
ZoneFlex R510は、ホテル公共スペースにおける高品質データアクセスのためのワイヤレス接続、またIP電話やゲストデバイスへの有線接続を提供する目的で導入する場合に理想的です。

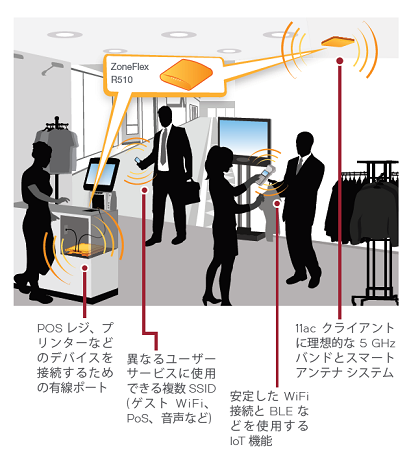

小売店/支店での導入
ZoneFlex R510は、高品質ビデオ、ワイヤレスIP電話、携帯PoSバーコードスキャナー用にコンパクトなワイヤレス接続を提供する目的で導入する場合に理想的です。
仕様 *
| 特性 | |
|---|---|
| 電源 |
•
DC入力: 12VDC 1.0A
•
Power over Ethernet 802.3 af
|
| サイズ |
•
16.8センチ(L)、16.5センチ(W)、4.1センチ(H)
•
6.6インチ(L)、6.5インチ(W)、1.6インチ(H)
|
| 重量 |
•
350グラム(0.772ポンド)
|
| イーサネットポート |
•
2自動MDX、自動検出10/100/1000Mbps、RJ-45、PoEポート(1ポート)
|
| 取り付けオプション |
•
壁用コンセントボックス; 標準のUSおよびEU仕様シングルギャングウォールジャック
•
オプションのオフセット & 壁取り付け金具
|
| ロックオプション |
•
隠しラッチングメカニズム
•
ケンジントンロック用の穴
•
Tバーへの取り付け
•
取付金具(902-0108-0000)トルクスネジとロック(別売り)
|
| 環境条件 |
•
動作温度: 0°C～50°C
•
動作湿度: 10%～95% 結露しないこと
|
| 消費電力 |
12 VDC 入力
•
アイドリング時: 4.4W
•
標準: 7.1W
•
ピーク時: 11.9W
•
アイドリング時: 4.7W
•
標準: 7.5W
•
ピーク時: 12.6W
|
| USB ポート |
•
USB2.0
•
タイプAコネクター
•
BLEハードウェアキーやセンサーに最適
|
| パフォーマンスとキャパシティ | |
|---|---|
| 同時ステーション数 |
•
APあたり最大512クライアント
|
| 同時VoIPクライアント数 |
•
最大30
|
| RF | |
|---|---|
| アンテナ |
•
各周波数で最高64のアンテナパターンを提供するアダプティブアンテナ
•
完全全方向偏波ダイバーシティ
|
| 物理的アンテナ利得 |
•
最大3dBi
|
| BEAMFLEX * SINR TX利得 |
•
最大4dB
|
| BEAMFLEX * SINR RX利得 |
•
3～5dB(PD-MRC)
|
| 干渉抑制 |
•
最大10dB
|
| 最小Rx感度 |
•
最大-103dBm
|
*
BeamFlex利得は複数のAPと多数のクライアントで構成された実際の環境条件における長期的観測値を基準として、統計的なシステムレベルの効果値をSINRの増幅値に換算したものです。
| 管理 | |
|---|---|
| 導入オプション |
•
スタンドアロン(個別管理)
•
ZoneDirector 9.13で管理 **
•
SmartZone 3.4で管理 **
•
FlexMaster 9.13で管理 **
•
SmartCell Gatewayで管理
|
| 構成 |
•
Webユーザーインターフェイス(HTTP/S)
•
CLI(Telnet/SSH)、SNMP v1、2、3
•
TR-069(FlexMaster)
|
| 自動 AP ソフトウェア更新 |
•
Web ユーザー インターフェイス (HTTP/S)
|
*
一部の機能はサポートされていません(メッシュなど)
| Wi-Fi | |
|---|---|
| 規格 |
•
IEEE 802.11a/b/g/n/ac
•
2.4GHzおよび5GHz
|
| サポートされるデータ速度 |
•
802.11n/ac: 6.5Mbps～173.4Mbps(20MHz)
•
13.5Mbps～400Mbps(40MHz)
•
29.3Mbps～867Mbps(80MHz)
•
802.11a: 54、48、36、24、18、12、9、6Mbps
•
802.11b: 11, 5.5, 2, 1Mbps
•
802.11g: 54、48、36、24、18、12、9、6Mbps
|
| 無線チェーン |
•
2x2
|
| 空間ストリーム |
•
SU-MIMO: 最大2ストリーム
•
MU-MIMO: 最大2ストリーム
|
| チャネライゼーション |
•
20MHz、40MHz、80MHz
|
| RF電源出力 |
•
2.4GHzで26dBm †
•
5GHz で 25 dBm †
|
| 動作チャンネル |
•
2.4GHzチャンネル *: 1-13
•
5GHzチャンネル *: 36-64, 100-140, 149-165
|
| 周波数帯 |
•
IEEE 802.11b/g/n: 2.4～2.484GHz
•
IEEE 802.11a/n/ac: 5.15～5.25GHz; 5.25～5.35GHz; 5.47～5.725GHz; 5.725～5.85GHz
|
| 省電力 |
•
対応
|
| ワイヤレス セキュリティ |
•
WPA-PSK、WPA-TKIP、WPA2 AES、802.11i
•
ZoneDirector、SmartZoneによる802.1X認証、ローカル認証データベース、RADIUS、LDAP、ActiveDirectoryのサポート
|
| 認定** |
•
米国、ヨーロッパ、オーストラリア、ブラジル、カナダ、チリ、中国、コロンビタ、コスタリカ、香港、インド、インドネシア、イスラエル、日本、韓国、マレーシア、メキシコ、ニュージーランド、ペルー、フィリピン、サウジアラビア、シンガポール、南アフリカ、台湾、タイ、アラブ首長国、ベトナム
•
WEEE/RoHS準拠
•
EN-60601-1-2(医用)
•
WiFiアライアンス
•
EN50121-1
•
EN50121-4
•
IEC 61373
•
UL 2043 プレナム定格
•
5GHz UNII-1(2014)
|
†
最高出力は国によって異なります
**
現在の利用可能製品については、価格一覧をご覧ください
*
各国の法規に従います
