データシート

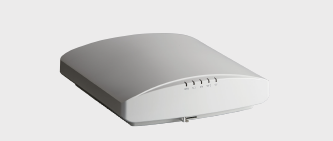

RUCKUS R850
5.9Gbpsデータレートの屋内Wi-Fi 6 8x8:8 アクセポイント
特徴
より多くのデバイスを同時接続
内蔵の12空間ストリーム(5GHzで8x8:8、2.4GHzで4x4:4)、MU-MIMO、およびOFDMAテクノロジーで、より多くのデバイスを同時接続でき、デバイスのパフォーマンスが向上します。
マルチギガビットアクセス速度
内蔵の5GbE/2.5GbEイーサネットポートを使用してマルチギガビットスイッチに接続し、マルチギガビットWi-Fiパフォーマンスを最適化します。
デバイス管理オプション
クラウドやオンプレミスの物理的/仮想アプライアンスでR850を管理し、自動プロビジョニング機能を利用して、導入時間の短縮とシームレスなファームウェアアップグレードを可能にします。
より優れたメッシュネットワーキング
自己形成型、自己修復型のメッシュネットワークを動的に構築するSmartMeshを使用して高額な配線を減らし、複雑さを極力なくします。
集中型アクセスポイント
USBポートを介して他のワイヤレス技術を統合するオプションに加え、オンボードBLEおよびZigbee無線でWi-Fiを強化する統合プラットフォームにより、サイロ化されたワイヤレスネットワークを排除します。
Wi-Fi を超える
Ruckus IoT Suite, Cloudpathセキュリティおよびオンボーディング ソフトウェア、SPoT Wi-Fi 位置情報エンジン、および RUCKUS analyticsで、Wi-Fiの先を行くサービスに対応しましょう。
RUCKUS R850は最新のWi-Fi規格であるWi-Fi 6に対応しており、「ギガビット」Wi-Fiから「マルチギガビット」Wi-Fiに移行する際のパフォーマンスギャップを埋め、より高速で優れたWi-Fiへの飽くなき要求を満たします。
RUCKUS R850は弊社製品の中で最大のキャパシティを持つデュアルバンド同時対応Wi-Fi 6アクセスポイント(AP)で、12の空間ストリーム(5GHzで8x8:8、2.4GHzで4x4:4)をサポートします。OFDMA、TWT、およびMU-MIMOの機能が搭載されたR850では最大1,024のクライアント接続を管理することが可能で、超高密度環境でキャパシティが増加し、信号到達範囲とパフォーマンスが改善されます。また、5Gbpsマルチギガビットイーサネットポートにより、バックホールキャパシティのボトルネックが軽減されます。
また、R850はIoTおよびLTEに対応しており、Ruckus IoT SuiteおよびラッカスのCBRS/OpenGモジュールと組み合わせることによって、Wi-Fi以外のワイヤレス規格に対応できます。
R850は、移動ハブ、講堂、スタジアム、カンファレンスセンター、その他の高密度の屋内スペースで、増加し続けるクライアントの需要に対応します。4Kビデオ転送などのデータ量の多いストリーミングマルチメディアアプリケーションに最適であり、遅延が許されず厳しい高品質サービス要件が求められる音声およびデータアプリケーションもサポートします。
R850を、ラッカスWi-Fi製品にしかないラッカス超高密度テクノロジースイートと組み合わせれば、以下のような特許取得ワイヤレスイノベーションと学習アルゴリズムによって、ネットワークパフォーマンスが格段に向上します。
エアタイムの混雑解消: 非常に混雑した環境で、ネットワークの平均スループットを増加
一時クライアント管理: 接続されていないWi-Fiデバイスからの干渉トラフィックを低減
BeamFlexアンテナ: 特許取得複数方向アンテナと無線パターンにより、信号到達範囲を拡張し、スループットを最適化
導入するAPの数が10台であろうと1万台であろうと、R850は弊社のオンプレミスまたはクラウドベースの管理オプションから簡単に管理できます。

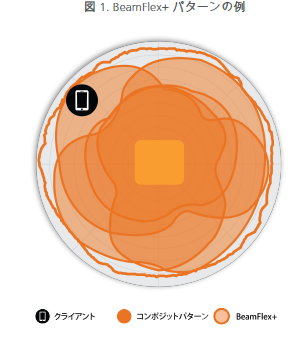

アクセスポイントのアンテナパターン
ラッカスのBeamFlex+アダプティブアンテナを搭載したR850 APは、多数のアンテナパターン(4,000以上の組み合わせが可能)の中から各デバイスとの間に最良の接続を確立するパターンをリアルタイムで動的に選択します。これには以下の利点があります。
Wi-Fi信号到達範囲の向上
RF干渉の低減
一般的なアクセスポイントに搭載されている従来の全方向アンテナでは、RF信号を全方向に不要に放射することにより、環境が過剰に飽和します。一方、ラッカスのBeamFlex+アダプティブアンテナでは、パケットごとに各デバイスに無線信号を向けてリアルタイムでWi-Fi信号到達範囲とキャパシティを最適化し、高デバイス密度の環境に対応します。BeamFlex+は、デバイスからのフィードバックなしで稼働するため、レガシー規格を使用するデバイスも恩恵を受けます。

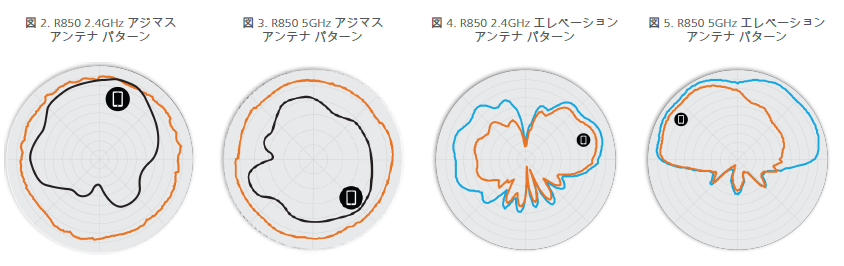

メモ: 外側のトレースは、可能なすべてのBeamFlex+アンテナパターンの合成RFフットプリントを表します。内側のトレースは、外側の複合トレース内のBeamFlex+アンテナパターンを表します。
Wi-Fi | ||
---|---|---|
Wi-Fi規格 |
IEEE 802.11a/b/g/n/ac/ax
|
|
サポート対象速度 |
802.11ax: 4~4800Mbps
802.11ac: 6.5~3467Mbps
802.11n: 6.5~600Mbps
802.11a/g: 6~54Mbps
802.11b: 1~11Mbps
|
|
サポート対象チャネル |
2.4GHz: 1-13
5GHz: 36-64、100-144、149-165
|
|
MIMO |
8x8 MU-MIMO
8x8 SU-MIMO
|
|
空間ストリーム |
8 MU-MIMO
8 SU-MIMO
|
|
無線チェーンとストリーム |
8x8:8
|
|
チャネライゼーション |
20, 40, 80MHz
|
|
モジュレーション |
OFDMA(最大1024-QAM)
|
|
セキュリティ |
WPA-PSK、WPA-TKIP、WPA2 AES、802.11i、Dynamic PSK
WIPS/WIDS
|
|
その他のWi-Fi機能 |
WMM、省電力、TxBF、LDPC、STBC、802.11r/k/vホットスポット
HotSpot 2.0
キャプティブポータル
WISPr
|
RF | |
---|---|
アンテナ タイプ |
4000通り以上の一意のアンテナパターンを提供するBeamFlex+アダプティブ アンテナ
水平および垂直偏波(PD-MRC)
|
アンテナ利得(最大) |
最大2dBi
|
周波数帯 |
2.4~2.484GHz
5.17~5.33GHZ
5.49~5.71GHz
5.735~5.835GHz
|
2.4GHZ受信感度 | |||||||
---|---|---|---|---|---|---|---|
HT20 | HT40 | VHT20 | VHT40 | ||||
MCS0 | MCS7 | MCS0 | MCS7 | MCS0 | MCS7 | MCS0 | MCS7 |
-91 | -73 | -88 | -70 | -91 | -73 | -88 | -70 |
HE20 | HE40 | ||||||
MCS0 | MCS7 | MCS9 | MCS11 | MCS0 | MCS7 | MCS9 | MCS11 |
-91 | -73 | -68 | -62 | -88 | -70 | -65 | -64 |
5GHZ受信感度 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
VHT20 | VHT40 | VHT80 | |||||||||
MCS0 | MCS7 | MCS8 | MCS9 | MCS0 | MCS7 | MCS8 | MCS9 | MCS0 | MCS7 | MCS8 | MCS9 |
-91 | -72 | -69 | — | -88 | -69 | — | -65 | -85 | -66 | — | -62 |
HE20 | HE40 | HE80 | |||||||||
MCS0 | MCS7 | MCS9 | MCS11 | MCS0 | MCS7 | MCS9 | MCS11 | MCS0 | MCS7 | MCS9 | MCS11 |
-91 | -72 | -68 | -62 | -88 | -69 | -65 | -59 | -85 | -66 | -62 | -56 |
ネットワーキング | |
---|---|
コントローラー プラットフォーム サポート |
SmartZone
ZD
スタンドアロン
クラウド
|
メッシュ |
SmartMesh™ ワイヤレスメッシング技術
|
IP |
IPv4, IPv6
|
VLAN |
802.1Q
BSSIDベース(16BSSID/無線)
ポート単位
動的、ユーザーごと(RADIUSに基づく)
|
802.1x |
有線&無線
認証者 & サプリカント
|
トンネル |
RuckusGRE、SoftGRE
|
ポリシー管理ツール |
アプリケーション認識および制御
アクセスコントロールリスト
デバイスフィンガープリンティング
|
IoT対応 |
対応
|
その他の無線技術 | |
---|---|
IoT |
BLE、Zigbee
|
物理インターフェイス | |
---|---|
イーサネット |
1x1/2.5/5Gbpsポート、RJ-45
1x10/100/1000Mbpsポート、RJ-45
|
USB |
1 USB2.0ポート、Type A
|
特性 | |
---|---|
サイズ |
22.19x24.96x6cm
8.74x9.83x2.36インチ
|
重量 |
1.53kg
3.37ポンド
|
マウント |
壁、吸音天井、卓上
セキュアな取り付け金具(別売り)
|
物理的セキュリティ |
隠しラッチングメカニズム
|
動作温度 |
-0C(32F)~50°C(122°F)
|
動作湿度 |
最大95%、結露しないこと
|
注文情報 | |
---|---|
901-R850-XX00 |
R850デュアルバンド(5GHz/2.4GHz同時)802.11axワイヤレスアクセスポイント、超高密度パフォーマンス、12 空間ストリーム、アダプティブアンテナ、PoE対応。調節可能アコースティック吊り天井金具同梱。1GbE/5Gbeのイーサネットポートx2。電源アダプターは含まれません
|
注意: 屋内APをご注文の際には、-XX部分を-USまたは-WWで置き換えて送付先を指定してください。PoEインジェクターまたは電源をご注文の際には、-XX部分を-US、-EU、-AU、-BR、-CN、-IN、-JP、-KR、-SA、-UK、-UNのいずれかで置き換えて送付先を指定してください。
アクセスポイントについて、-Z2は次の国に適用されます: アルジェリア、エジプト、イスラエル、モロッコ、チュニジア、ベトナム。
アクセスポイントについて、-Z2は次の国に適用されます: アルジェリア、エジプト、イスラエル、モロッコ、チュニジア、ベトナム。
オプションのアクセサリ | |
---|---|
902-0180-XX00 |
PoEインジェクター(60W)
|
902-1170-XX00 |
電源(48V、0.75A、36W)
|
902-0120-0000 |
予備の付属マウント部品
|
注意: 、-XX部分を-USまたは-WWで置き換えて送付先を指定してください。PoEインジェクターまたは電源をご注文の際には、-XX部分を-US、-EU、-AU、-BR、-CN、-IN、-JP、-KR、-SA、-UK、-UNのいずれかで置き換えて送付先を指定してください。
2.4GHZ TX電力ターゲット(チェーンあたり) | ||
---|---|---|
レート | 出力(dBm)-フルパワー | 出力(dBm)-802.3at |
MCS0 HT20 | 20 | 20 |
MCS7 HT20 | 16 | 16 |
MCS8 VHT20 | 15 | 15 |
MCS9 VHT40 | 14 | 14 |
MCS11 HE40 | 12 | 12 |
5GHZ TX電力ターゲット(チェーンあたり) | ||
---|---|---|
レート | 出力(dBm)-フルパワー | 出力(dBm)-802.3at |
MCS0 VHT20 | 22 | 22 |
MCS7 VHT40、VHT80 | 16.5 | 16.5 |
MCS9 VHT40、VHT80 | 15 | 15 |
MCS11 HE20、HE40、HE80 | 12.5 | 12.5 |
パフォーマンスとキャパシティ | |
---|---|
ピークPHYレート |
2.4GHz: 1.148Gbps(11ax)
5GHz: 4.8Gbps(11ax)
|
クライアントキャパシティ |
APあたり最大1024クライアント
|
同時VoIPクライアント数 |
APあたり最大60台
|
SSID |
無線ごとに最大16個
|
ラッカス無線管理 | |
---|---|
アンテナ最適化 |
BeamFlex+
PD-MRC
|
Wi-Fiチャネル管理 |
ChannelFly
|
クライアント密度管理 |
バンドバランシング
クライアントロードバランシング
エアタイムフェアネス
エアタイムベースのWLAN優先付け
|
キュー&スケジュール |
SmartCast
|
モビリティー |
SmartRoam
|
診断ツール |
スペクトル分析
SpeedFlex
|
高密度導入(RFイノベーション) |
パケットごとのアダプティブ電力
アダプティブWi-Fiセルサイズ
一時クライアント管理
エアタイムの混雑解消
|
消費電力 | |||
---|---|---|---|
モード | 消費電力 | システム構成 | Wi-Fi無線 |
DC電源、PoH、uPoE (アイドル) |
16.1W |
5Gbpsイーサネット有効
1Gbpsイーサネット有効
USB有効(3W)
Zigbee/BLE有効(0.5W)
|
2.4GHz(4x4)有効
5GHz(8x8)有効
(クライアント関連付けなし)
|
DC電源、PoH、uPoE (最大) |
31.0W |
5Gbpsイーサネット有効
1Gbpsイーサネット有効
USB有効(3W)
Zigbee/BLE有効(0.5W)
|
2.4GHz(4x4)Tx20dBm
5GHz(8x8)Tx22dBm
|
802.3at (モード0)* |
23.8W |
5Gbpsイーサネット有効
1Gbpsイーサネット有効
USB有効(3W)
Zigbee/BLE無効
|
2.4GHz(4x4)Tx20dBm
5GHz(4x4)Tx22dBm
|
802.3at (モード1)* |
25.31W |
5Gbpsイーサネット有効
1Gbpsイーサネット無効
USB無効(3W)
Zigbee/BLE無効
|
2.4GHz(4x4)Tx20dBm
5GHz(8x8)Tx20dBm
|
802.3af(推奨しません) | 12.4W |
5Gbps & 1Gbpsイーサネット有効
USB無効
Zigbee/BLE無効
|
2.4GHz無効
5GHz無効
|
認定とコンプライアンス | |
---|---|
Wi-Fiアライアンス |
Wi-Fi ™ a、b、g、n、ac、ax
Passpoint®
Vantage
|
準拠規格 |
EN 60950-1 安全
EN 60601-1-2 医用
EN 61000-4-2/3/5 イミュニティ
EN 50121-1 鉄道分野EMC
EN 50121-4 鉄道分野イミュニティ
IEC 61373
EN 62311 人体の安全/RF露出
UL 2043 プレナム
WEEE & RoHS
ISTA 2A 輸送業界
|
ソフトウェアとサービス | |
---|---|
位置情報サービス |
SPoT
|
ネットワークアナリティクス |
SmartCell Insight(SCI)、Ruckus Analytics
|
セキュリティとポリシー |
Cloudpath
|
IoT |
Ruckus IoT Suite
|
