データシート
RUCKUS R710
デュアルバンド 4x4:4 802.11ac Smart WiFi AP
特徴
業界最高のパフォーマンスを誇る 802.11ac Wave 2 AP
•
MU-MIMOで同時に複数のクライアントに送信
•
RFスペクトルの使用効率改善
•
Wave 2非対応のクライアントでもネットワーク効率とスループットが向上
受信が改善しパフォーマンスの安定生が向上
•
アダプティブ偏波ダイバーシティ
•
デュアル偏波アンテナ
•
強固なDFSおよびスペクトル分析機能
WIFI干渉軽減
•
最大15dBの干渉軽減
•
周囲のAPへの干渉を50%低減
•
全チャネルの統計的なリアルタイムキャパシティ分析でパフォーマンスが最適になるチャネルを自動選択
理想的な高パフォーマンス屋外アクセスポイント
•
壁または天井に素早く簡単に取り付け
•
スマートメッシュにより、煩雑なイーサネット配線に伴う費用と時間を排除
省電力
•
標準の802.3af(PoE)のサポートにより、コスト高なアップグレードを行わなくとも、社内で既に使用中のPoEスイッチを使用可能
ラッカス最高のキャパシティとパフォーマンスを誇る4ストリーム802.11AC AP
ZoneFlex R710はラッカスの特許取得技術とクラス最高のデザインを次世代802.11ac機能と統合し、業界最高レベルのWiFiパフォーマンスと安定性を提供します。
BeamFlex+アダプティブアンテナを搭載したR710は、アンテナのカバレッジをクライアントごとかつトランスミッションごとに最適化することにより、パフォーマンスと信号到達範囲が、格段に向上します。BeamFlex+はまた、WiFi信号を近くのアクセスポイントに向ける代わりに必要な場所に誘導することによって、同一チャネル干渉を軽減します。R710のBeamFlex+アダプティブアンテナシステムは、デュアル偏波アンテナを搭載、アクセスポイントはクライアント機器の物理的な向きに適応し、アップリンクパフォーマンスを最大化します。
800Mbps(2.4GHz)および1733Mbps(5GHz)のスループットを持つZoneFlex R710は、利用できる最大のスループットをWiFiクライアントに提供します。802.11acマルチユーザーMIMO(MU-MIMO)に対応するR710は、複数のクライアント機器に同時に信号を送信するため、エアタイムの利用効率、全体のスループット、可用性が高まります。

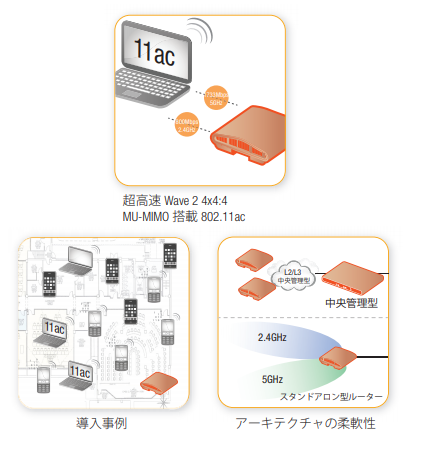

ZoneFlex R710 は既存のすべての WiFi クライアントとの後方互換性を持ちます。また ZoneFlex R710 はスタンドアロンの AP として、もしくはコントローラー型ワイヤレス LAN の一部として導入できます。
R710は、学校、大学、公共の場所、ホテル、会議場など高キャパシティ、高パフォーマンスが要求され、かつ干渉の多い環境での利用を念頭に開発されました。データ量の多いストリーミングマルチメディア環境に最適なZoneFlex R710は、HD品質のIPビデオ送信を実現します。また、厳しいサービス要件が求められるVoIPやデータ環境もサポートします。
機能
•
802.11acマルチユーザーMIMO(MU-MIMO)
•
デュアルバンド(5GHz/2.4GHz)同時対応
•
80MHzチャンネル化、256-QAMモジュール化対応、5GHzで1733Mbps PHYレート
•
2.4GHzで256-QAM対応
•
イーサネット ポート リンク アグリゲーション (LACP)
•
従来の802.11クライアントと下位互換
•
802.3afオペレーションモード
•
802.11ac標準Txビームフォーミング
•
時空ブロック符号化でハンドセットのパフォーマンスを強化
•
最大比合成(MRC)の向上で同等クラスで最高の受信感度を実現
•
低密度パリティチェック(LDPC)により全信号範囲のデータスループットを増大
•
BeamFlex+(PD-MRC)でモバイルデバイスの信号受信性能を向上
•
多数の固有パターンを持つ統合スマートアンテナによる極めて高い信頼性
•
最小-104dBmの比類ないRx感度
•
Bluetooth Low Energy(BLE)、スマートビーコンなどのモノのインターネット(IoT)デバイスを収容するUSBポート
•
スタンドアロンまたはコントローラ型での導入
•
NATおよびDHCPサポート
•
マルチキャストIPビデオストリーミングサポート
•
クライアントステーションごとに4つのQoSキュー
•
一意のQoSとセキュリティポリシーを持つ、無線ごとに最大16個のBSSID
•
パッドロックセキュリティ付きで壁/天井設置に対応
•
迅速で簡単な設置のための取り付け用マウント部品同梱
•
RADIUSとADのWPA-PSK(AES)、802.1Xサポート *
•
Zero-ITおよびDynamic PSK *
•
アドミッションコントロール/負荷分散 *
•
バンドバランシング
•
キャプティブポータルおよびゲストアカウント *
* 管理付きで使用する場合。
特許取得BEAMFLEX+技術により、信号範囲が拡張され、クライアントの接続状態がより安定します。

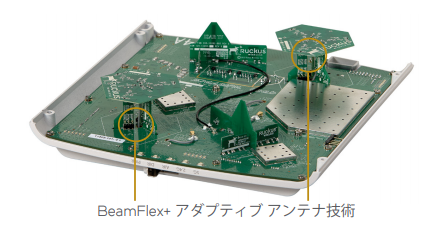

ZoneFlex R710に搭載される、特許取得されているソフトウェア管理型アダプティブアンテナにより、無線チェーンごとの信号利得が増加します。BeamFlex+はクライアントの場所とアンテナ偏波に適応し、パケット単位でクライアントへの無線シグナルを最適化します。これにより、パフォーマンスが格段に向上するとともに、干渉と障害物の影響を自動的に軽減する事ができるためパケット損失も減少します。BeamFlex+とPD-MRCまたは偏波ダイバーシティにより、R710はすべての偏波を同時に待ち受けます。その結果、送信機能が弱いモバイル端末からの送信に対しても、非常に大きな受信信号利得を得ることができます。
マルチユーザーMIMO(MU-MIMO)
802.11ac MU-MIMOにより、ZoneFlex R710は複数の空間ストリームを複数のクライアント機器に同時に送信できるため、ワイヤレスネットワーク全体のスループットとキャパシティが増加します。ZoneFlex R710は、空間再利用として知られるMUMIMO技術を使用して、最大3台のクライアントに、それぞれに専用の完全な帯域幅を持ったチャンネルを提供します。この機能にはいくつかの利点があります。
利用可能なスペクトルを効果的かつ効率的に使用することでネットワーク全体のキャパシティが増加、モバイルWiFiクライアント、高解像度ビデオストリーミングなど大量のデータ通信を必要とするアプリケーションや増え続けるデータ需要に応えることができます。また、従来のWiFiと異なりMU-MIMOではクライアント機器が他のクライアントと接続をタイムシェアする必要がないため、各デバイスの待ち時間が少なくなり、ネットワークの応答性が全体的に向上します。複数ユーザーに対応することによりMU対応クライアントの効率が格段に向上することで、ネットワークの空き時間とキャパシティが増加するため、従来型のクライアントもMU-MIMO の恩恵を受けることになります。
高度なWLAN機能
ZoneFlex R710をラッカスSmart WLAN管理システムに接続して使用すると、ゲストネットワーキング、Dynamic PSK、ホットスポット認証、ワイヤレス侵入防止、その他広範な付加価値機能に対応可能です。WLANを特定のAP別にグループ化または共有することも可能です。コントローラ型構成では、ZoneFlex R710はAD、LDAP、RADIUSなどのさまざまな認証サーバーと連携して動作します。
| 特性 | |
|---|---|
| 電源 |
•
DC入力: 12VDC 2A
•
PoE: 802.3af/at
•
802.3afモードの機能:
・
2.4Ghzを2x4に制限(22dBmアグリゲートで2-チェーン送信、4-チェーン受信)
・
USBポートをオフにする
・
イーサネット1ポートをオフにする
|
| サイズ |
•
22センチ(L)、22センチ(W)、6センチ(H)
|
| 重量 |
•
364グラム(0.8ポンド)
|
| RF |
•
アダプティブアンテナアレイ: 4,000以上の固有アンテナパターン、偏波ダイバーシティ
•
最大送信電力(総計)は2.4GHzと5GHzの両方で28dBm
•
物理的アンテナ利得: 3dBi(2.4および5GHz)
•
BeamFlex SINR Tx利得2: 最大6dB
•
BeamFlex SINR Rx利得: 最大3～5dB
•
干渉軽減: 最大15dB
•
最小Rx感度3: -104dBm
|
| イーサネットポート |
•
2ポート、自動MDX、10/100/1000Mbps自動検出、RJ-45
•
Power over Ethernet(802.3af/at)、カテゴリ5/5e/6ケーブル付き
•
リンクアグリゲーション(LACP)
|
| 取り付けオプション |
•
壁用コンセント ボックス; 標準の US および EU 仕様シングルギャング ウォール ジャック
•
オプションのオフセット & 壁取り付け金具
|
| 環境条件 |
•
動作温度: -20ºC(-4ºF)-60ºC(140ºF)
•
動作湿度: 最高95% 結露しないこと
|

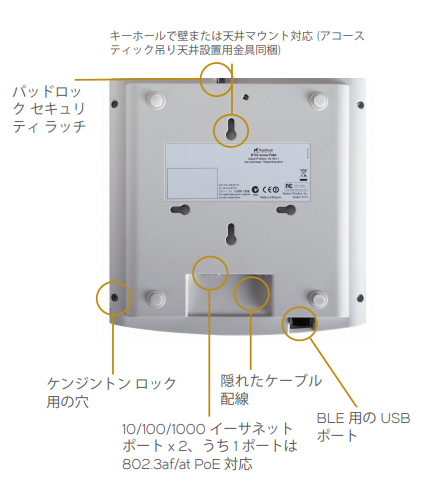

| ロックオプション |
•
隠しラッチングメカニズム
•
ケンジントンロック用の穴
•
Tバー への取り付け
•
取付金具(902-0108-0000)トルクスネジとロック(別売り)
|
| 消費電力 |
•
5.5W(最小)
•
9.4W(標準)
•
18.5W(ピーク時)、USBなし
•
25W(ピーク時)、USB読み込みと100mケーブルを含む
•
12.95W(802.3afモードでのピーク)
|
| パフォーマンスとキャパシティ | |
|---|---|
| データ速度 |
•
最大800Mbps(2.4GHz)
•
最大1733Mbps(5GHz)
|
| 同時ステーション数 |
•
最大512
|
| 同時VoIPクライアント数 |
•
最大60(802.11e/WMM)、無線チャネルあたり30
|
| ネットワークアーキテクチャ | |
|---|---|
| IP |
•
IPv4、IPv6、デュアルスタック
|
| VLAN |
•
802.1Q(BSSIDごとに1個、またはRADIUSベースの場合はユーザごとに動的設定)
•
ポート単位
|
| 有線ポート用802.1X |
•
オーセンティケータ
•
サプリカント
|
| トンネリング |
•
L2TP
|
| マルチメディアとQoS | |
|---|---|
| 802.11e/WMM |
•
対応
|
| ソフトウェアキュー |
•
WLAN優先順位ごと(2)、トラフィックタイプごと(4)、クライアントごと
|
| トラフィック分類 |
•
自動、ヒューリスティック、およびTOSベースまたはVLAN定義
|
| レート リミッティング |
•
動的ユーザーごと、または、WLAN ごと
|
* ラッカス ワイヤレス専有情報と機密情報。仕様は予告なく変更されることがあります
| 管理 | |
|---|---|
| 導入オプション |
•
スタンドアロン(個別管理)
•
コントローラー型
|
| WiFi | |
|---|---|
| 規格 |
•
IEEE 802.11a/b/g/n/ac
|
| サポートされるデータ速度 |
•
802.11ac: 29.3Mbps～1733Mbps(80MHz)
•
802.11n: 6.5Mbps～ 216.7Mbps (20MHz) 13.5 Mbps ～ 800Mbps (40MHz)
•
802.11a: 54、48、36、24、18、12、9、6 Mbps
•
802.11b: 11, 5.5, 2 , 1Mbps
•
802.11g: 54、48、36、24、18、12、9、6Mbps
|
| 無線チェーン |
•
4x4
|
| 空間ストリーム |
•
4
|
| MIMO |
•
SU-MIMO―最大4ストリーム
•
MU-MIMO―最大3ストリーム
|
| チャネライゼーション |
•
20MHz、40MHz、80MHz
|
| 周波数帯 |
•
IEEE 802.11ac: 5.15～5.85GHz
•
IEEE 802.11a/n: 5.15～5.85GHz
•
IEEE 802.11b: 2.4～2.484GHz
|
| BSSID |
•
最大16(2.4GHz)
•
最大16(5GHz)
|
| 省電力 |
•
対応
|
| 認定 *4 |
•
WEEE/RoHS準拠
•
EN 60601-1-2 医用
•
WiFiアライアンス認定
•
UL 2043 プレナム定格
|
| 地下鉄および鉄道証明書 |
•
EN50121-1 EMC
•
EN50121-4 Immunity
•
IEC 61373 Shock & Viby
|
*1
最大電力は国の設定、バンド、MCSレートに応じて異なります。
*2
BeamFlex+利得は統計的なシステムレベルの効果値(TxBFも含む)をこのSINRの増幅値に換算したもので、複数のAPと多数のクライアントで構成された実際の環境条件における長期的観測値を基準とします。
*3
Rx感度はバンド、チャンネル幅、MCSレートに応じて異なります。
*4
最新の国別利用可能製品については、価格一覧をご覧ください。
