データシート

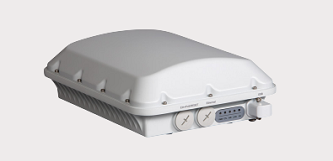

RUCKUS T610
デュアルバンド 4X4:4 802.11AC WAVE 2 屋外SMART WiFi AP
特徴
業界最高のパフォーマンスを誇る802.11AC WAVE 2 AP
T610は、他社の802.11ac APと比較し、より優れたパフォーマンスを提供します。
MU-MIMOによる効率とキャパシティの向上
MU-MIMOにより、APからクライアントへの複数送信が可能になるため、クライアントのRFスペクトラム利用効率が格段に高まります。
同時デュアルバンド対応4X4:4 MIMOとBEAMFLEX+
4つの空間ストリームとBeamFlex+アダプティブアンテナ技術により、総スループットは2.5Gbpsになります。
BEAMFLEX+(PD-MRC)によるアダプティブ偏波ダイバーシティ
向きが常時変化するモバイルクライアントでも、偏波共用アンテナにより低感度のクライアントの受信感度が高まるとともに、より安定したパフォーマンスを実現します。BeamFlex+と802.11acによって、高密度環境でも高いスループットと信号到達範囲が得られます。
WIFI干渉軽減
干渉を最大15dB軽減するとともに、同一チャネル間干渉を50%低減します。
環境耐性
街灯、交通規制設備などのストリートファニチャーにすばやく簡単に取り付けることができます。屋外設置にも耐える強固な産業用グレードIP67定格エンクロージャー(-40°C～+65°C)
フィールドアクセシブルIOTアプリケーション用USBインターフェイス
プラグ・アンド・プレイで屋外IoTアプリケーションを有効にできるため、将来的にアクセスポイントを設置する場合にも対応できます。

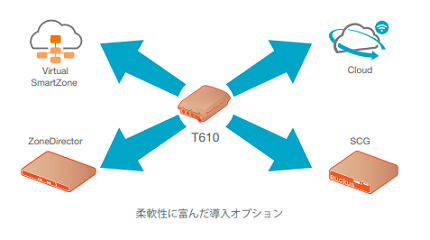

柔軟な導入オプション
柔軟な導入オプションにより、スタンドアロン型、オンプレミス/仮想コントローラー、クラウド管理型など、さまざまな管理プラットフォームでAPを導入できます。
ラッカス最高のキャパシティとパフォーマンスを誇る 4ストリームWAVE 2 802.11AC 屋外AP
Ruckus T610はラッカスの特許取得技術とクラス最高のデザインを次世代802.11ac Wave 2機能と統合し、業界最高レベルのWiFiパフォーマンスと安定性を提供します。
BeamFlex+アダプティブアンテナを搭載したT610は、アンテナのカバレッジをクライアントごとかつトランスミッションごとに最適化することにより、パフォーマンスと信号到達範囲が、格段に向上します。BeamFlex+はまた、WiFi信号を近くのアクセスポイントに向ける代わりに必要な場所に誘導することによって、同一チャネル干渉を軽減します。T610のBeamFlex+アダプティブアンテナシステムは、デュアル偏波アンテナを搭載、アクセスポイントはクライアント機器の物理的な向きに適応し、アップリンクパフォーマンスを最大化します。
800Mbps(2.4GHz)および1733Mbps(5GHz)のスループットを持つT610は、利用できる最大のスループットをWiFiクライアントに提供します。
802.11acマルチユーザーMIMO(MU-MIMO)に対応するT610は、複数のクライアント機器に同時に信号を送信するため、エアタイムの利用効率、全体のスループット、可用性が高まります。
T610は既存のすべてのWiFiクライアントとの後方互換性を持ちます。またT610はスタンドアロンのAPとして、もしくはコントローラー型ワイヤレスLANの一部として導入できます。
T610は、セキュアな画像ダウンロードなどの産業用グレード機能を搭載して専用設計されています。T610にはIP67に準拠したUSBポートも搭載されていて、IoTアプリケーション用の接続を現場にて用意することができます。
Ruckus T610は、屋外キャンパス、スマートシティ、アリーナ、会議場、輸送ハブなど高キャパシティ、高パフォーマンスが要求され、かつ干渉の多い環境での利用を念頭に開発されました。
機能
ワイヤレス
•
802.11acマルチユーザーMIMO(MU-MIMO)
•
デュアルバンド(5GHz/2.4GHz)同時対応
•
最大2533Mbps PHYレート(5GHzで1733Mbps in 5GHz、2.4GHzで800Mbps)
•
BeamFlex+(PD-MRC)スマートアンテナでは4000以上の固有アンテナパターンを使用して、最高4dBの追加利得と最高10dBの干渉軽減を実現
•
最小-104dBmの比類ないRx感度
•
802.11ac 標準Txビームフォーミング
•
時空ブロック符号化でクライアントのパフォーマンスを最適化
•
最大比合成(MRC) の向上で同等クラスで最高の受信感度を実現
•
低密度パリティチェック(LDPC)により全信号範囲のデータスループットを増大
•
5GHzと2.4GHzで256-QAM対応
•
従来の802.11クライアントと後方互換
インターフェイス
•
PoE入力に使用できる10/100/1000イーサネットポートx1
•
第2 10/100/1000イーサネットポート、2つのイーサネットポート間のリンクアグリゲーションが有効
•
802.3at(PoE+)オペレーションモード
•
IP67準拠USBインターフェイスで、IoTアプリケーションと強化された位置情報ベースのサービスに対応
屋外対応仕様と取り付け
•
IP67規格、-40°C～+65°C
•
短時間で簡単に導入するための取り付けオプション: 壁または柱に取り付け可能
エンタープライズ機能
•
強化されたハードウェアベースのプラットフォーム セキュリティでセキュアな画像ダウンロードが可能
•
スタンドアロンまたはコントローラ型での導入
•
マルチキャストIPビデオストリーミングサポート
•
クライアントステーションごとに4つのQoSキュー
•
一意のQoSとセキュリティポリシーを持つ、無線ごとに最大16個のBSSID
•
RADIUSとADのWPA-PSK(AES)、802.1Xサポート *
•
Zero-ITおよびDynamic PSK *
•
アドミッションコントロール/負荷分散 *
•
バンドバランシング
•
キャプティブポータルおよびゲストアカウント *
•

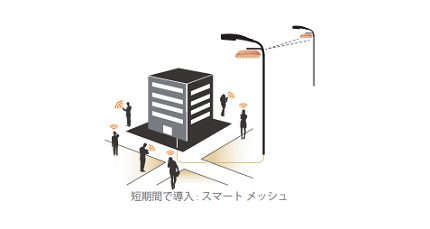

Smart Mesh対応で煩雑なイーサネット配線に関連するコストと時間を排除
* 管理付きで使用する場合。
特許取得BEAMFLEX+技術により、信号範囲が拡張され、クライアントの接続状態の安定性が向上
T610に搭載される、特許取得されているソフトウェア管理型アダプティブアンテナにより、無線チェーンごとの信号利得が増加します。BeamFlex+はクライアントの場所とアンテナ偏波に適応し、パケット単位でクライアントへの無線シグナルを最適化します。これにより、パフォーマンスが格段に向上するとともに、干渉と障害物の影響を自動的に軽減する事ができるためパケット損失も減少します。BeamFlex+とPD-MRCまたは偏波ダイバーシティにより、T610はすべての偏波を同時に待ち受けます。その結果、送信機能が弱いモバイル端末からの送信に対しても、非常に大きな受信信号利得を得ることができます。

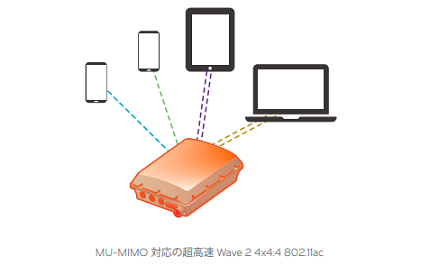

マルチユーザーMIMO(MU-MIMO)
802.11ac MU-MIMOにより、T610は複数の空間ストリームを複数のクライアント機器に同時に送信できるため、ワイヤレスネットワーク全体のスループットとキャパシティが増加します。T610は、空間再利用として知られるMU-MIMO技術を使用して、最大3台のクライアントに、それぞれに専用の完全な帯域幅を持ったチャンネルを提供します。この機能にはいくつかの利点があります。
利用可能なスペクトルを効果的かつ効率的に使用することでネットワーク全体のキャパシティが増加、モバイルWiFiクライアント、高解像度ビデオストリーミングなど大量のデータ通信を必要とするアプリケーションや増え続けるデータ需要に応えることができます。また、従来のWiFiと異なりMU-MIMOではクライアント機器が他のクライアントと接続をタイムシェアする必要がないため、各デバイスの待ち時間が少なくなり、ネットワークの応答性が全体的に向上します。複数ユーザーに対応することによりMU対応クライアントの効率が格段に向上することで、ネットワークの空き時間とキャパシティが増加するため、従来型のクライアントもMU-MIMOの恩恵を受けることになります。
高度なWLAN機能能
T610をラッカスSmart WLAN管理システムに接続して使用すると、ゲストネットワーキング、Dynamic PSK、ホットスポット認証、ワイヤレス侵入防止、その他広範な付加価値機能に対応可能です。WLANを特定のAP別にグループ化または共有することも可能です。コントローラ型構成では、T610はAD、LDAP、RADIUSなどのさまざまな認証サーバーと連携して動作します。
| 特性 | |
|---|---|
| 電源 |
•
PoE: 802.3at, af *
|

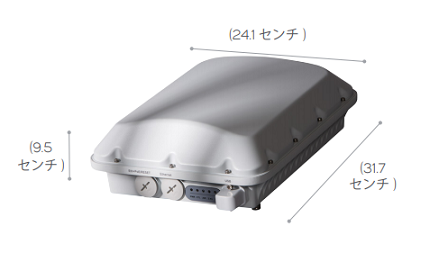

| サイズ |
•
31.7センチ(L)、24.1センチ(W)、9.5センチ(H)
|
| 重量 |
•
2.7Kg(取り付け用ハードウェアを除く)
|
| RF |
•
アダプティブアンテナ: 4,000以上の固有アンテナパターン、偏波ダイバーシティ
•
最大送信電力: 2.4GHzで28dBm、5GHzで28dBm
•
物理的アンテナ利得: 3dBi(2.4および5GHz)
•
BeamFlex SINR Rx利得: 最大6dB
•
BeamFlex SINR Rx利得: 最大3-5dB
•
干渉軽減: 最大15dB
•
最小 Rx感度: -104dBm
|
| インターフェイス |
•
イーサネットポートx1、自動MDX、オードセンシング、10/100/1000Mbps、RJ-45、802.3atPoE入力、802.3afPoE 入力 ( 省エネ稼働 )
•
イーサネットポートx1、自動MDX、オードセンシング、10/100/1000Mbps、RJ-45、2つのイーサネットポートのリンクアグリゲーションに対応
•
フィールドアクセシブルIP67 USBポートx1
|
| 電源オプション |
•
Power over Ethernet+(802.3at)、カテゴリ5/5e/6ケーブル標準のPoE(802.3af)で、USBポートと第2イーサネットポートは無効になり、2.4G/5G帯域の送信電力は低下します
|
| 環境条件 |
•
動作温度: -40°C(-40°F)～65°C(149°F)
•
動作湿度: 最高95%結露しないこと
|
| 消費電力 |
•
5.5W(最小)
•
10.4W(標準)
•
ピーク時25W
|
* 省エネ稼働 : 2x2、1 イーサネット ポート電源オフ、USB 電源オフ
| パフォーマンスとキャパシティ | |
|---|---|
| データ速度 |
•
最大800Mbps(2.4GHz)
•
最大1733 Mbps (5GHz)
|
| 同時ステーション数 |
•
最大512
|
| ネットワークアーキテクチャ | |
|---|---|
| IP |
•
IPv4、IPv6、デュアルスタック
|
| VLAN |
•
802.1Q(BSSIDごとに1個、またはRADIUSベースの場合はユーザごとに動的設定)
•
ポート単位
|
| 有線ポート用802.1X |
•
オーセンティケータ
•
サプリカント
|
| トンネリング |
•
L2TP
|
| 管理 | |
|---|---|
| 展開オプション |
•
スタンドアロン(個別管理)
•
コントローラー型
•
クラウド管理型
|
| Wi-Fi | |
|---|---|
| 規格 |
•
IEEE 802.11a/b/g/n/ac
|
| サポートされるデータ速度 |
•
802.11ac: 29.3Mbps～1733Mbps(80MHz)
•
802.11n: 6.5Mbps ～ 216.7 Mbps (20MHz)13.5 Mbps ～ 800 Mbps (40MHz)
•
802.11a: 54、48、36、24、18、12、9、6 Mbps
•
802.11b: 11, 5.5, 2 , 1Mbps
•
802.11g: 54、48、36、24、18、12、9、6Mbps
|
| 無線チェーン/ストリーム |
•
4x4:4
|
| MIMO |
•
SU-MIMO―最大4ストリーム
•
MU-MIMO―最大3ストリーム
|
| チャネライゼーション |
•
20MHz、40MHz、80MHz
|
| 周波数帯 |
•
IEEE 802.11ac: 5.15～5.85GHz
•
IEEE 802.11a/n: 5.15～5.85GHz
•
IEEE 802.11b: 2.4～2.484GHz
|
| BSSID |
•
最大16(2.4GHz)
•
最大16(5GHz)
|
| 省電力 |
•
対応
|
| コンプライアンス |
•
WEEE/RoHS準拠
•
EN 60601-1-2 医用
•
WiFiアライアンス
|
| 地下鉄および鉄道証明書 |
•
EN50121-1 EMC
•
EN50121-4 Immunity
•
IEC 61373 Shock & Vib
|
保証: この製品は1年間の保証付きです。
詳細については、以下を参照してください: http://support.ruckuswireless.com/warranty
詳細については、以下を参照してください: http://support.ruckuswireless.com/warranty
